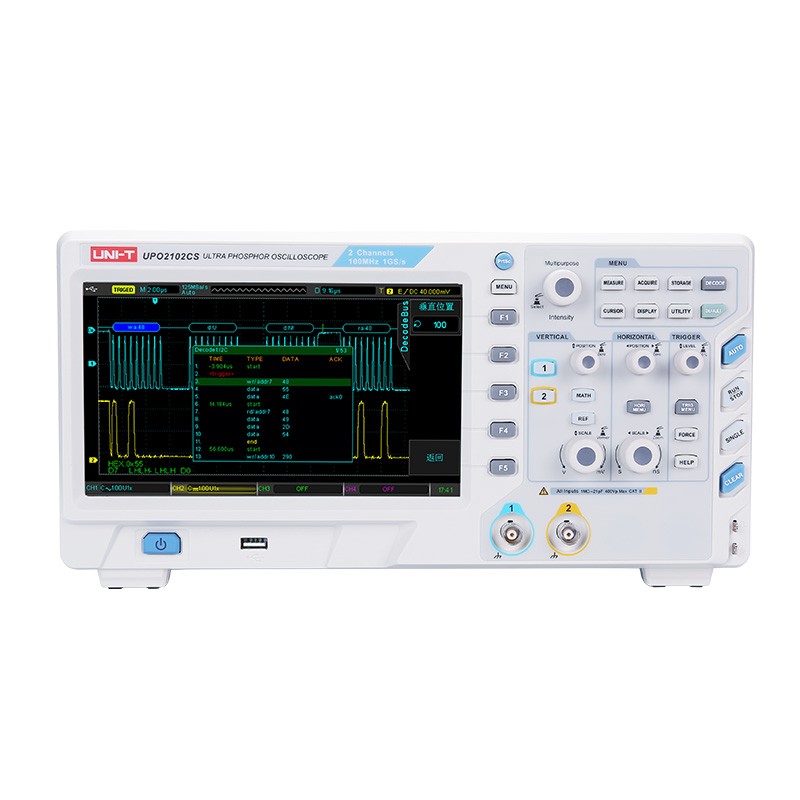

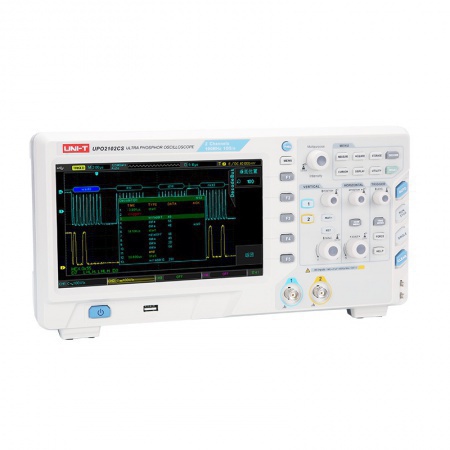

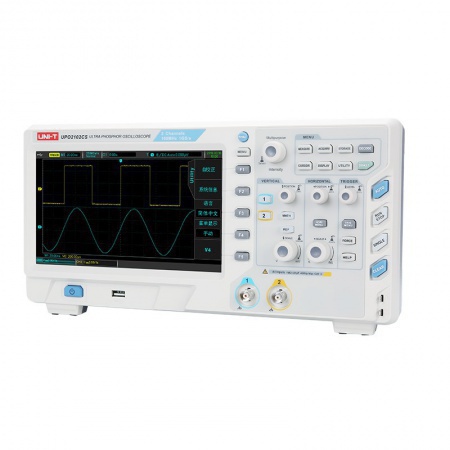

型號：UPO2102CS數字熒光示波器
產品介紹：
UPO2102CS具有2個模擬通道，100MHz帶寬，1GS/s采樣率的經濟型通用數字熒光示波器。存儲深度高達56Mpts(單通道)，波形捕獲率達83,000wfms/s，2個通道時基獨立可調，豐富的高級觸發及總線解碼功能，以及豐富的外圍接口，超高的性價比優勢。
主要特點：
1GS/s實時采樣率
2個模擬通道
模擬通道帶寬：100MHz
標配單通道存儲深度56Mpts
50,000wfms/s波形捕獲率
多級波形灰度等級
獨立時基可調
高達6.5萬幀硬件實時波形錄制功能
強大的波形分析功能
豐富的觸發及總線解碼功能
8英寸 TFT LCD，WVGA(800×480)

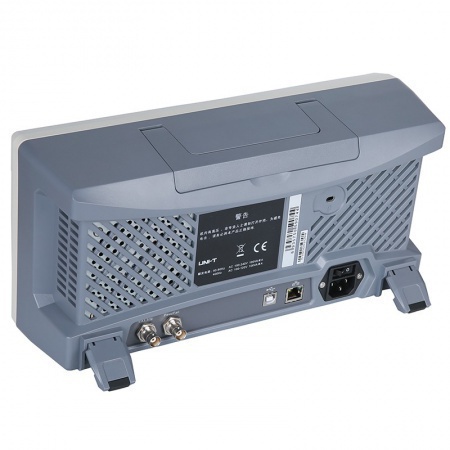

豐富的外圍接口：USB Host、USB Device、LAN、AUX OU
技術參數：
| 基本功能 | UPO2102CS |
| 模擬帶寬 | 100 MHz |
|
通道數 |
2 |
|
實時采樣率 |
1GS/s(單通道) |
|
存儲深度 |
56Mpts(單通道) |
|
波形捕獲率 |
83,000wfms/s |
|
時基范圍 |
5ns/div至50s/div |
|
輸入阻抗 |
(1MΩ±2%)//(20pF±3pF) |
|
垂直靈敏度范圍 |
1mV/div 至20 V/div（1 MΩ） |
|
直流增益精確度 |
±3%滿刻度 |
|
波形錄制 |
最多可以錄制6.5萬幀波形數據 |
|
觸發類型 | 邊沿、脈寬、斜率、視頻 |
|
總線解碼(選配) |
RS232/UART、I2C、SPI |
|
波形運算 |
A+B、A-B、A×B、A/B、FFT、邏輯運算、可編輯高級運算 |
|
自動測量 |
最大值、最小值、峰峰值、頂端值、底端值、幅值、周期平均值、平均值、中間值、周期均方根、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲A→B 、延遲A→B、相位A→B、相位A→B、面積、周期面積的測量。 |
|
測量數量 |
同時顯示5種測量 |
|
測量統計 |
平均值、最大值、最小值、標準差和測量次數 |
|
頻率計 |
硬件6位頻率計 |
|
顯示類型 |
8英寸TFT LCD |
|
顯示分辨率 |
800水平×RGB×480垂直像素 |
|
標準接口 |
USB Host、USB Device、LAN、AUX OUT |
| 一般參數 |
|
電源 |
100V～240VACrms，50Hz/60Hz |
|
LCD尺寸 |
8英寸TFT LCD,WVGA(800×480) |
|
機身顏色 |
象牙白+灰色 |
|
機身重量 |
3.5kg |
|
機身尺寸（W×H×D） |
336mm×163.8mm×105mm |
|
標準配件 |
探頭×2(1×, 10×可切換, 2通道) 、探頭×4(1×,10×可切換, 4通道)、國標電源線、USB數據線、軟件光盤、快速指南 |
|
標準包裝 |
紙箱 |
|
標準包裝數量 |
2臺 |
|
標準包裝尺寸（L×W×H） |
550mm×220mm×325mm |
|
標準包裝毛重 |
9.5 kg |
|
選配件* | LA模塊、25MHz函數/任意波形發生器 解碼選件：RS232/UART解碼套件、I2C解碼套件、SPI解碼套件 |
