模擬帶寬

100 MHz

通道數

4

實時采樣率

1GS/s(單通道)

存儲深度

56Mpts(單通道)

波形捕獲率

83,000wfms/s

時基范圍

5ns/div至50s/div

輸入阻抗

(1MΩ±2%)//(20pF±3pF)

垂直靈敏度范圍

1mV/div 至20 V/div（1 MΩ）

直流增益精確度

±3%滿刻度

波形錄制

最多可以錄制6.5萬幀波形數據

觸發類型

邊沿、脈寬、斜率、視頻

總線解碼(選配)

RS232/UART、I2C、SPI

波形運算

A+B、A-B、A×B、A/B、FFT、邏輯運算、可編輯高級運算

自動測量

最大值、最小值、峰峰值、頂端值、底端值、幅值、周期平均值、平均值、中間值、周期均方根、均方根值、過沖、預沖、頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、延遲A→B 、延遲A→B、相位A→B、相位A→B、面積、周期面積的測量。

測量數量

同時顯示5種測量

測量統計

平均值、最大值、最小值、標準差和測量次數

頻率計

硬件6位頻率計

顯示類型

8英寸TFT LCD

顯示分辨率

800水平×RGB×480垂直像素

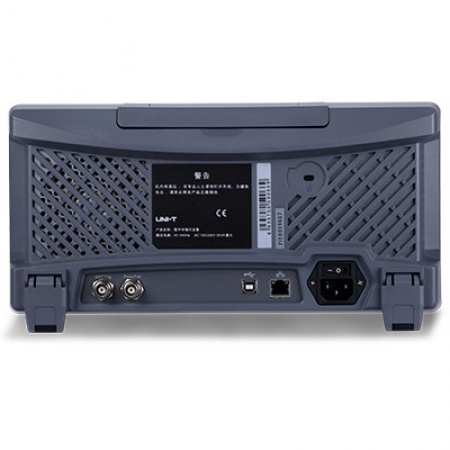

標準接口

USB Host、USB Device、LAN、AUX OUT

一般參數

電源

100V～240VACrms，50Hz/60Hz

LCD尺寸

8英寸TFT LCD,WVGA(800×480)

機身顏色

象牙白+灰色

機身重量

3.5kg

機身尺寸（W×H×D）

336mm×163.8mm×105mm

標準配件

探頭×2(1×, 10×可切換, 2通道) 、探頭×4(1×,10×可切換, 4通道)、國標電源線、USB數據線、軟件光盤、快速指南

標準包裝

紙箱

標準包裝數量

2臺

標準包裝尺寸（L×W×H）

550mm×220mm×325mm

標準包裝毛重

9.5 kg

選配件*

LA模塊、25MHz函數/任意波形發生器  解碼選件：RS232/UART解碼套件、I2C解碼套件、SPI解碼套件
