模擬帶寬

100M

通道數

4

實時采樣率

2.5GS/s

波形捕獲率

200,000wfms/s

時基檔位

2 ns/div 至40 s/div

存儲深度

70Mpts

輸入阻抗

（1MΩ± 2%）||（18 pF± 3 pF）

垂直靈敏度范圍

1mV/div~20V/div（1 MΩ）

波形錄制

單通道錄制原始數據100,000幀

觸發

邊沿，脈寬，欠幅，超幅，N邊沿，延時，超時，持續時間，建立/保持，斜率，視頻，碼型；RS232/UART,I2C,SPI（僅四通道）;選配：USB,CAN

總線解碼

RS232/UART,I2C,SPI（僅四通道）;選配：USB,CAN

波形運算

A+B、A-B、A×B、A/B、FFT、可編輯高級運算、邏輯運算

自動測量

最大值、最小值、頂端值、底端值、中間值、峰峰值、幅值、平均值、周期平均值、均方根值、周期均方根、面積、周期面積、過沖、預沖、
頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、上升延遲、下降延遲、相位、FRR、 FRF、 FFR、 FFF、 LRF、
 LRR、LFR、LFF，共34種測量參數。

測量數量

同時顯示5 種測量

測量統計

平均值、最大值、最小值、標準差和測量次數

頻率計

硬件6位頻率計

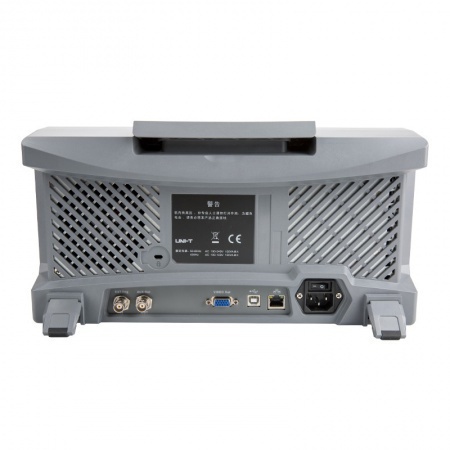

標準/選配接口

USB-Host、USB-Device、LAN、EXT Trig、AUX Out(TrigOut\Pass/Fail)輸出、VGA

一般規格

顯示

 8英寸 TFT LCD，256級灰度顯示（支持色溫顯示）

電源

100V～240VACrms

頻率

50Hz/60Hz

機身顏色

象白灰+灰色

尺寸(W×H×D)

336mm×164mm×108mm

重量

3.5 kg
