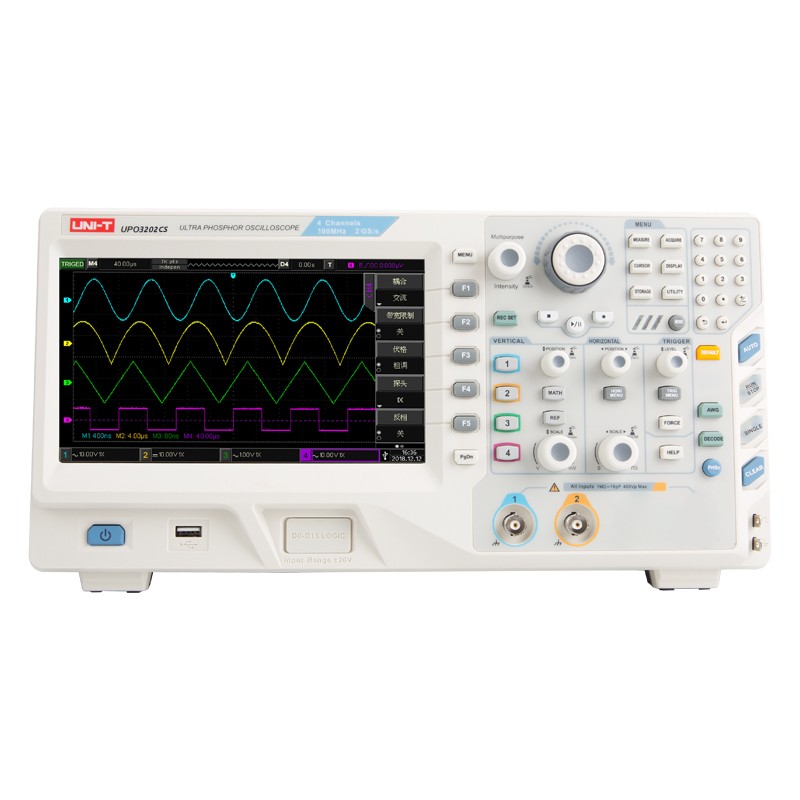

型號：UPO3102CS數字熒光示波器
產品介紹：
UPO3102CS具有2個模擬通道，100MHz帶寬，2.5GS/s采樣率，工業型通用數字熒光示波器。存儲深度高達70Mpts(每通道同時打開)，波形捕獲率達200,000wfms/s，每個通道時基獨立可調，豐富的高級觸發及總線解碼功能，以及豐富的外圍接口，支持NeptuneLab實驗系統綜合測試平臺，超高的性價比優勢。
產品特點
● 2.5GS/s實時采樣率
● 2個模擬通道
● 模擬通道帶寬：100MHz
● 每通道70Mpts 存儲深度
● 200,000wfms/s波形捕獲率
● 256級波形灰度等級
●每通道時基獨立可調
● 強大的波形分析功能
● 支持多種總線觸發及解碼
● 8英寸 TFT 彩屏
● 豐富的外圍接口：USB Host、USB Device、LAN、VGA、 AUX Out、EXT Trig、AWG（選配）
● 支持NeptuneLab 實驗系統綜合測試平臺
技術參數：
基本功能 | UPO3102CS |
模擬帶寬 | 100M |
通道數 | 2 |
實時采樣率 | 2.5GS/s |
波形捕獲率 | 200,000wfms/s |
時基檔位 | 2 ns/div 至40 s/div |
存儲深度 | 70Mpts |
輸入阻抗 | （1MΩ± 2%）||（18 pF± 3 pF） |
垂直靈敏度范圍 | 1mV/div~20V/div（1 MΩ） |
波形錄制 | 單通道錄制原始數據100,000幀 |
觸發 | 邊沿，脈寬，欠幅，超幅，N邊沿，延時，超時，持續時間，建立/保持，斜率，視頻，碼型；RS232/UART,I2C,SPI（僅四通道）;選配：USB,CAN |
總線解碼 | RS232/UART,I2C,SPI（僅四通道）;選配：USB,CAN |
波形運算 | A+B、A-B、A×B、A/B、FFT、可編輯高級運算、邏輯運算 |
自動測量 | 最大值、最小值、頂端值、底端值、中間值、峰峰值、幅值、平均值、周期平均值、均方根值、周期均方根、面積、周期面積、過沖、預沖、
頻率、周期、上升時間、下降時間、正脈寬、負脈寬、正占空比、負占空比、上升延遲、下降延遲、相位、FRR、 FRF、 FFR、 FFF、 LRF、
LRR、LFR、LFF，共34種測量參數。 |
測量數量 | 同時顯示5 種測量 |
測量統計 | 平均值、最大值、最小值、標準差和測量次數 |
頻率計 | 硬件6位頻率計 |

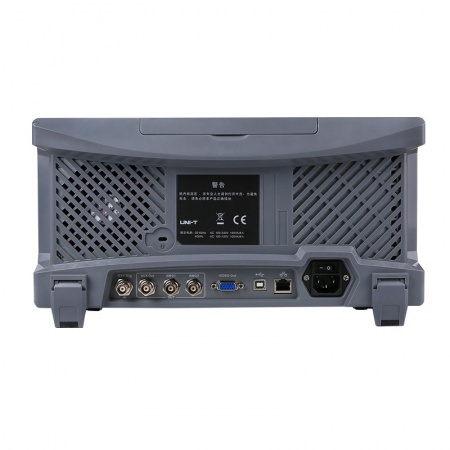

標準/選配接口 | USB-Host、USB-Device、LAN、EXT Trig、AUX Out(TrigOut\Pass/Fail)輸出、VGA |
一般規格 |
顯示 | 8英寸 TFT LCD，256級灰度顯示（支持色溫顯示） |
電源 | 100V～240VACrms |
頻率 | 50Hz/60Hz |
機身顏色 | 象白灰+灰色 |
尺寸(W×H×D) | 336mm×164mm×108mm |
重量 | 3.5 kg |
