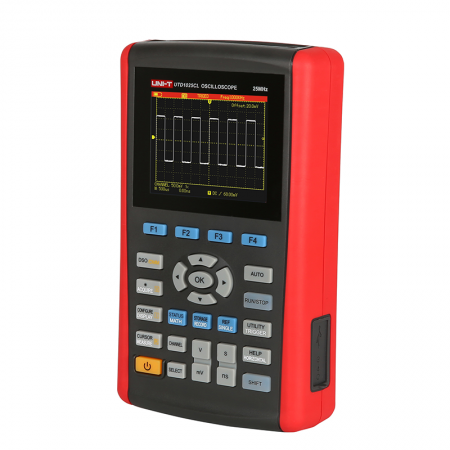

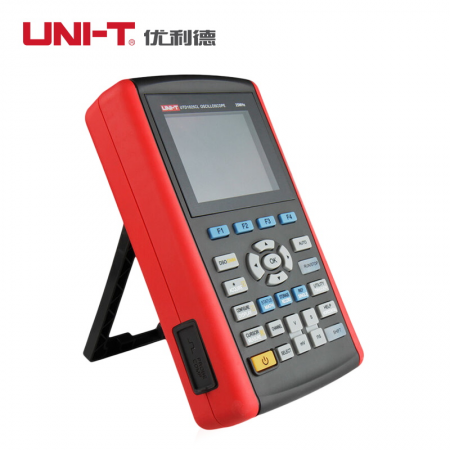

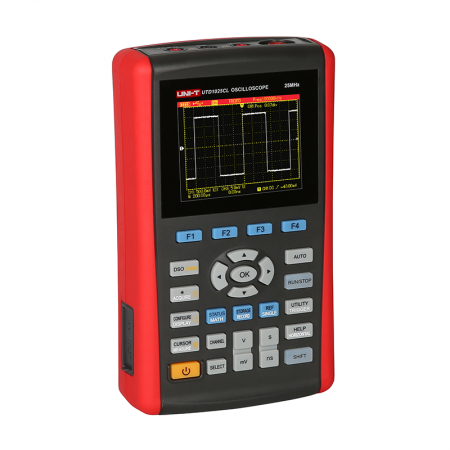

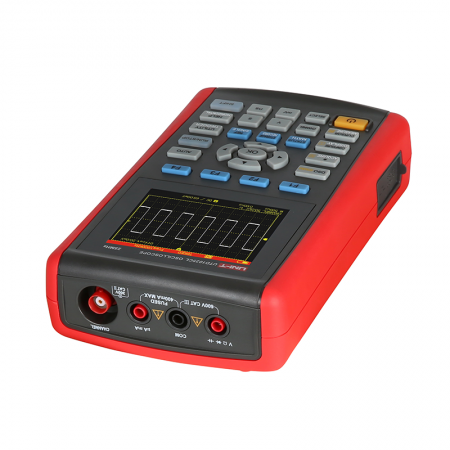

型號：UTD1025CL手持式數字存儲示波器
產品特點：
1、全自動設置功能（AUTO SCALE) 垂直和時基檔位可隨信號變化自動調整，無需人工干預；
2、獨創強大的自動設置功能，“ 對含有任何直流分量的信號能快速，準確的自動設置”；
3、更廣的電壓測量范圍，“配合10×探頭，衰減檔位可達200V/div”；
4、 USB隔離通訊提供了更安全的USB通訊；
5、可設置黑白顯示，“更適合戶外強光下使用”；
6、智能升級功能 用戶可通過本地或網絡升級軟件；
7、連續工作時間不少于6小時。
技術指標：
基本功能 | UTD1025CL |
通道數 | 1 |
帶寬 | 25MHz |
最大采樣率 | 200MS/s |
上升時間 | ≤14ns |
存儲深度 | 12kpts |
垂直靈敏度(V/div) | 5mV/div～20V/div |
時基范圍(s/div) | 10ns/div～50s/div |
存儲方式 | 位圖、設置、波形 |
觸發方式 | 邊沿，脈寬，視頻，斜率 |
接口 | Mini USB |
萬用表指標 | 量程 | 精度 |
直流電壓 (V) | 400.0mV/ 4.000V/ 40.00V/ 400.0V | ±(1%+5) |
交流電壓 (V) | 400.0mV/ 4.000V/ 40.00V/ 400.0V | ±(1.2%+5) |
直流電流 (A)(外接轉換器) | 400.0μA/ 4000μA | ±(1.2%+5) |
40.0mA/ 400mA | ±(1%+5) |
10A | ±(1.5%+5) |
交流電流 (A)(45Hz～400Hz)(外接轉換器) | 400.0μA/ 4000μA | ±(2%+5) |
40.0mA/ 400mA | ±(1.5%+5) |
10A | ±(2.5%+5) |
電阻 (Ω) | 400.0Ω/4.000kΩ/40.00kΩ/400.0kΩ/4.000MΩ | ±(1.2%+5) |
40.00MΩ | ±(1.5%+5) |
電容 (F) | 51.20nF/512.0nF/5.120μF/51.20μF/100μF | ±(3%+5) |
最大顯示 | 3999 | √ |
一般特征 |
|
電源 | 鋰電池：7.4V 3600mAh；直流適配器：100～240V 50/60Hz 輸入,9V
4A 輸出 |
LCD尺寸 | 3.5英寸64K色 TFT LCD,320×240 |
機身顏色 | 紅+灰 |
機身重量 | 0.9 kg |
機身尺寸(W×H×D) | 199mm × 118mm × 49mm |
標準配件 |
適配器、萬用表筆、探頭×1(1:1,10:1可切換)、電流/電壓轉換器、電源線、USB連接線、軟件光盤 |
標準包裝 | 紙箱、布包、使用手冊 |
標準包裝數量 | 6 臺 |
標準包裝尺寸(L×W×H) | 515mm x 295mm x 315mm |
標準包裝箱毛重 | 10.8 kg |
