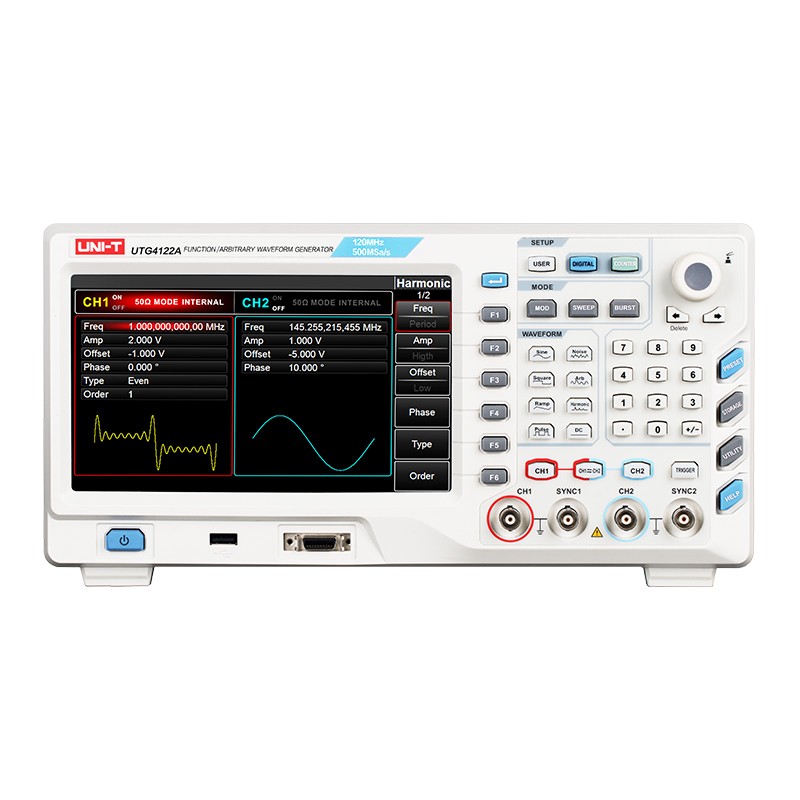

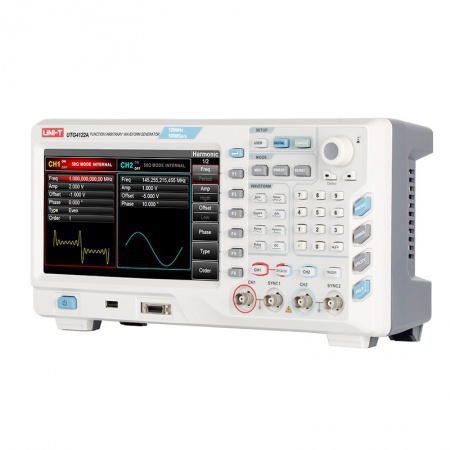

型號：UTG4122A函數/任意波形發生器
UTG4122A函數/任意波形發生器使用直接數字合成技術產生精確、穩定的波形輸出，120MHz帶寬，最大采樣率500MS/s, 低至1μHz的分辨率，是一款經濟型、高性能、多功能的雙通道函數/任意波形發生器。可生成精確、穩定、純凈、低失真的輸出信號，還能提供高頻率且具有快速上升沿和下降沿的方波。便捷的操作界面、優越的技術指標及人性化的圖形顯示風格，可幫助您更快的完成工作任務，提高工作效率，是滿足您目前及未來測試需求的多用途設備。
產品特點：
1、120MHz正弦波輸出，全頻段1μHz的分辨率
2、40MHz脈沖波形，上升、下降時間可調
3、500MSa/s采樣速度和16bits垂直分辨率
4、標配等性能雙通道，且具有通道獨立或通道耦合的輸出模式
5、32Mpts任意波存儲器，7GB非易失波形存儲
6、豐富的調制類型：AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、PWM、SUM、QAM
7、8英寸TFT LCD,WVGA(800× 480)
8、標準配置接口：USB Host、USB Device、LAN、10MHz Input、10MHz Output
技術指標：
型號 | UTG4122A |
通道數 | 2 |
最高頻率 | 120MHz |
采樣率 | 500MSa/s |
波形 | 正弦波、方波、斜波、諧波、脈沖波、噪聲、直流電壓、任意波形 |
工作模式 | 輸出選通，持續，調制，掃描，猝發 |
調制類型 | AM、FM、PM、ASK、FSK、PSK、BPSK、QPSK、OSK、PWM、SUM、QAM |
協議解碼 | SPI、I2C、UART |
頻率特性 |
正弦波 | 1μHz～120MHz |
方波 | 1μHz～40MHz |
脈沖波 | 1μHz～40MHz |
斜波 | 1μHz～3MHz |
諧波 | 1μHz～60MHz |
噪聲(-3dB) | 120MHz帶寬 |
分辨率 | 1μHz |
任意波 |
波形長度 | 8～32Mpts |
垂直分辨率 | 16bits |
采樣率 | 500MS/s |
最小上升/下降時間(典型值1Vpp) | ＜7ns |
抖動 (rms) | 6ns+30ppm(典型) |
非易失存儲 | 7GB波形 |
數字任意波 (選配) |
波形長度 | 1～1K字節 |
采樣率 | 1S/s～40MS/s |
發送模式 | 單次手動觸發，連續觸發（無時間間隔） |
波形分辨率 | 最大16位 |
輸出電平 | TTL電平輸出 |
輸出特性 |
幅度范圍(50Ω) | ≤ 20MHz : 1mVpp～10Vpp |
≤ 80MHz : 1mVpp～5Vpp |
≤ 120MHz : 1mVpp～2.5Vpp |
≤ 160MHz : 1mVpp～1Vpp |
精度(1kHz 正弦波) | ±(設置值的1% +1mVpp) |
平坦度(典型1kHz正弦波, 5Vpp) | ≤ 10MHz :±0.1dB |
≤ 80MHz :±0.2dB |
≤ 120MHz :±0.4dB |
≤ 160MHz : ±0.8dB |
直流偏移 |
范圍(峰值AC+DC) | ±5V (50Ω) |
±10V (高阻) |
偏移精度 | ±(設置值的2% +振幅的0.5% +2mV) |
波形輸出 |
阻抗 | 50Ω (典型) |
隔離 | 42Vpk |
保護 | 短路保護, 過載時自動禁用波形輸出 |

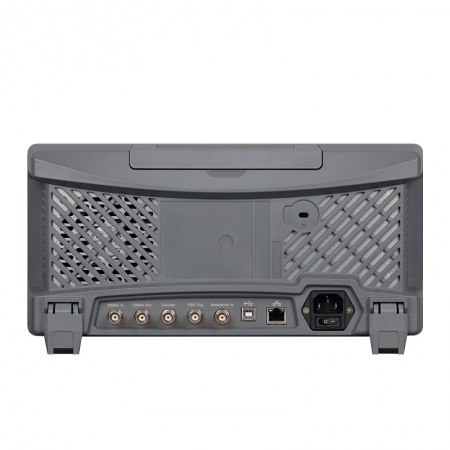

后面板連接器調制輸入
| 外部模擬調制 | ＜20kHz (輸入頻率) |
±5Vpk=100%調制 |
5kΩ (輸入阻抗) |
時鐘輸入/輸出
| 輸入/輸出頻率范圍 | 10MHz±500Hz |
輸入/輸出電平范圍 | TTL兼容 |
輸入/輸出阻抗 | 10kΩ/50Ω( 典型，交流耦合) |
鎖定時間 | ＜1s |
觸發輸入
| 輸入電平 | 兼容TTL 電平 |
斜率 | 可選上升或下降 |
脈沖寬度 | ＞100ns |
輸入阻抗 | ＞10kΩ (直流耦合) |
反應時間 | 掃頻：＜500μs (典型) |
脈沖串：＜500ns (典型) |
觸發輸出
| 輸出電平 | TTL兼容，接入＞1kΩ |
脈沖寬度 | ＞400ns (典型) |
輸出阻抗</span |
