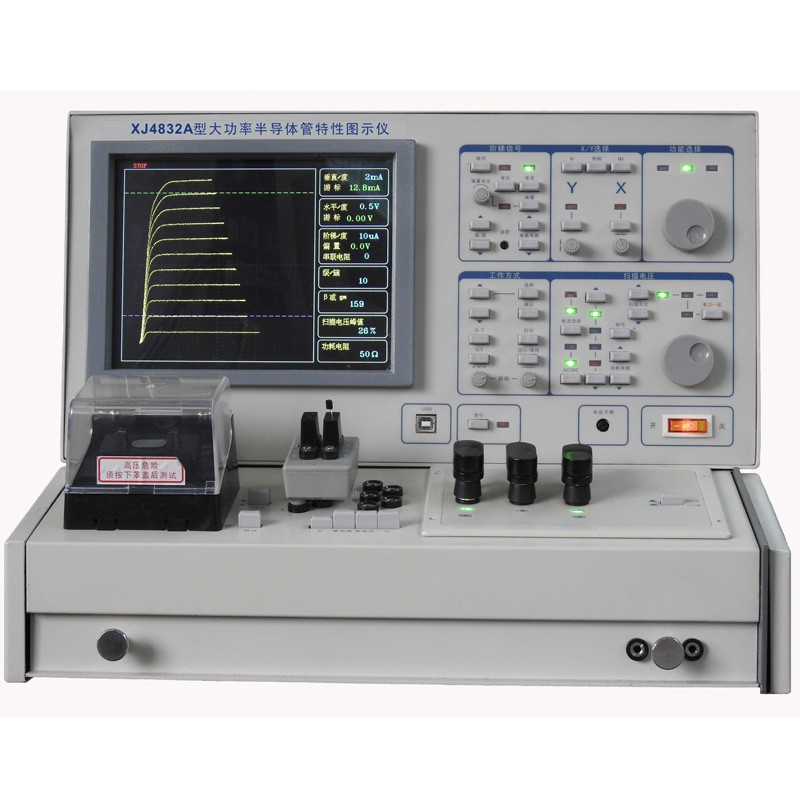

XJ4832A型數字存儲大功率半導體管特性圖示儀
性能特點
□ 采用能量存儲技術和數字存儲技術，滿足對超大功率半導體器件在大功率工作條件下進行特性圖示及參數測量。
□ 能對大功率半導體器件進行特性分析、參數挑選及配對。
□ 最大測試電流100A。
□ 最高測試電壓1000V。
□ 具有存儲功能，被測器件的特性曲線在顯示屏上“凍結”，并可保存在機內存儲器中，隨時調用及打印。
□ 具有面板控制件檔級預置和調用功能。
□ 采用8.4英寸TFT彩色液晶顯示器，能從顯示屏上顯示測試檔級值、電子網格，能用光標直接讀出測試值。
□ 具有單次測試、可變周期測試兩種方式。
□ USB接口及打印接口。
□ 提供20A以下的標配夾具，設有大電流專用引出端子。
主要技術指標：
集電極掃描電源 |
方式 |
高電壓方式 |
大電流方式 （脈沖） |
峰值功率 |
3W |
30W |
300W |
1000W |
集電極峰值電流 |
25mA |
0.25A |
10A |
100A |
最大峰值電壓 |
1000V |
200V |
50V |
30V |
脈沖寬度 |
250μs±5% |
集電極電流范圍 (IC) |
10μA/div-10A/div |
按1.2.5進制，分19檔 |
10μA/div-0.5A/div |
誤差≤±2% |
1A/div-10A/div |
誤差≤±4% |
集電極電壓范圍 (VC) |
50mV/div-100V/div |
按1.2.5進制，分11檔 |
50mV/div-10V/div |
誤差≤±2% |
20V/div-100V/div |
誤差≤±4% |
集電極功耗限制電阻（不包含集電極內阻） |
|
0Ω- 500kΩ |
分11檔 各檔誤差 ≤±10% |
階梯電流范圍 (IB) |
2μA/級-1A/級 |
按1.2.5進制，分18檔 |
2μA/級-50mA/級 |
誤差≤±2% |
0.1A/級-1A/級 |
誤差≤±4% |
階梯電壓范圍 (VB) |
50mV/級-2V/級 |
按1.2.5進制，分6檔，各檔誤差≤±2% |
基極偏置電壓（ΔVB） |
|
±8V |
無級調節 誤差≤ ±3％ |
基極串聯電阻 |
|
0Ω，10 kΩ，,100kΩ |
分3檔 各檔誤差 ≤±10% |
設定值屏幕顯示 |
垂直 |
顯示“垂直/度”及設定的垂直電流值 |
水平 |
顯示“水平/度”及設定的水平電壓值 |
階梯 |
顯示“階梯/級”及設定的階梯電壓值或電
流值、顯示“偏置”及設定的電壓值 |
掃描電壓 |
顯示“掃描電壓峰值”及設定的電壓百分比 |
功耗電阻 |
顯示“功耗電阻”及設定的電阻值 |
一般特性 |
使用電源 |
AC220V/50Hz |
顯示系統 |
8.4英寸TFT彩色液晶顯示器 |
顯示分辨率 |
640×480 |
接口 |
USB接口、打印接口 |
視在功率 |
約400VA |
外形尺寸 |
325B×395H×630Dmm |
重量 |
約30Kg |
