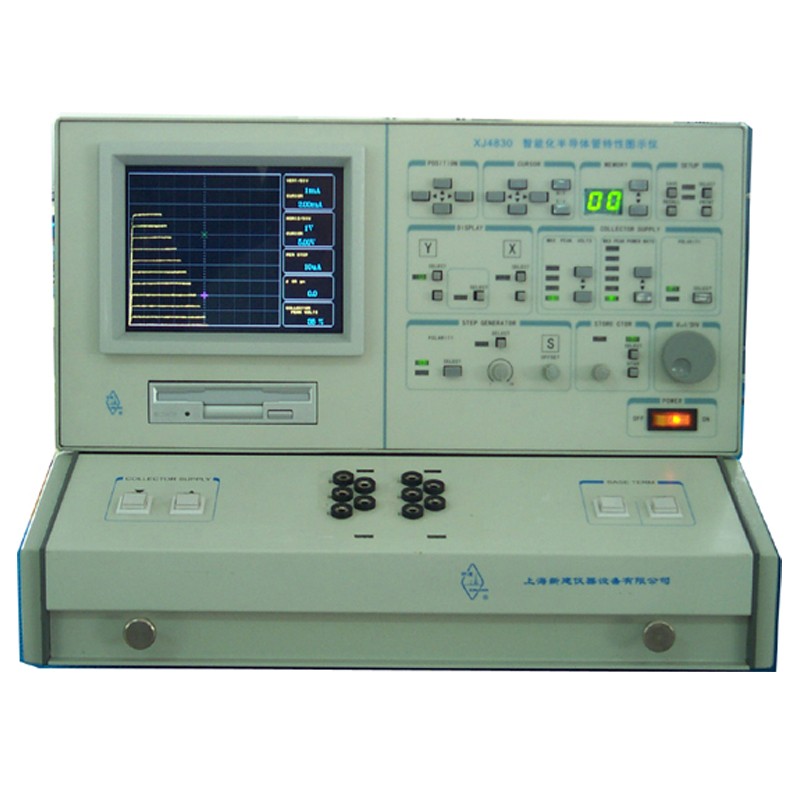

先進的智能儀器
測試開關智能控制，各種控制開關測試條件可預置、測試結果可存盤、可打印輸出，并可適用PC機顯示被測器件特性曲線。
綜合的存儲能力
被測器件的各種特性曲線可編輯存儲在機內硬盤或軟盤中，可隨時調用。并可同時顯示二簇特性曲線，便于用戶對被測器件的比較和配對。
自動光標測量
提供光標測量方式，用CRT讀出，顯示測試檔級、測試值、β、gm及集電極峰值電壓輸出百分比。
友好的人機界面
最大可能的方便用戶控制操作，采用彩色LCD顯示。
主要技術指標
集電極掃描信號
|
輸出電壓范圍及電流容量 |
0～10V 50A |
0～60V 5A |
|
0～350V 1A |
0～2000V 0.1A |
基極階梯信號
|
階梯電流 |
1μA/級～0.5A/級,按1、2、5進制共18檔 |
|
階梯電壓 |
0.1V/級～2V/級,按1、2、5進制共5檔 |
| Y軸偏轉系數 |
|
|
集電極電流 |
1μA/div～5A/div,按1、2、5進制共21檔 |
| X軸偏轉系數 |
|
|
集電極電壓 |
50mV/div～200V/div,按1、2、5進制共12檔 |
|
基極電壓 |
0.5V/div～2V/div,按1、2、5進制共5檔 |
一般性能
|
使用電源 |
AC 220V/50Hz |
|
顯示面 |
7英寸彩色LCD顯示 |
|
分辨率 |
640×480 |
|
視在功率 |
約80VA（非測試狀態） |
|
約300VA（最大功率） |
|
外形尺寸 |
415B×315H×720Dmm |
|
重量 |
約37Kg |
