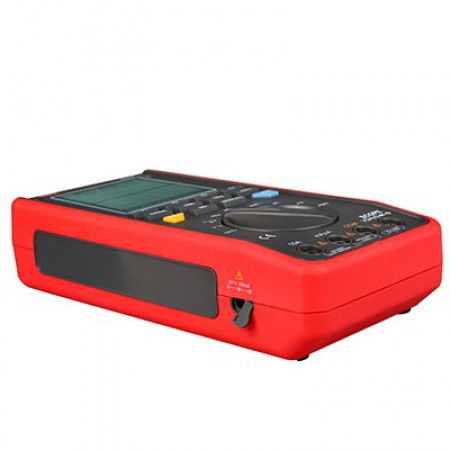

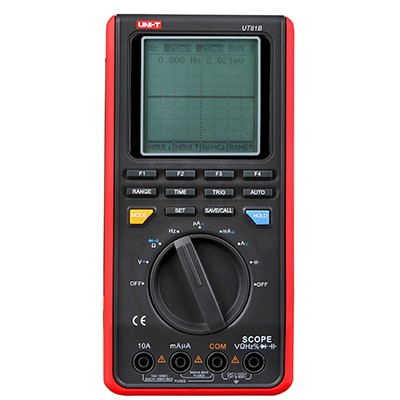

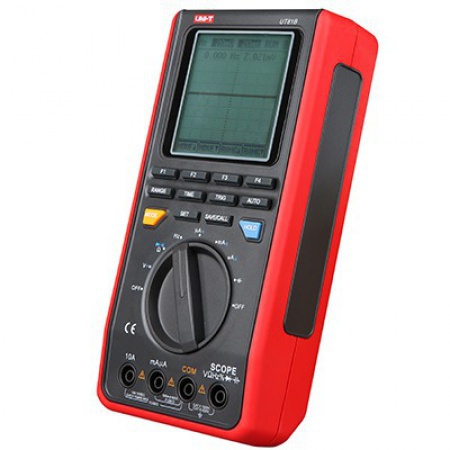

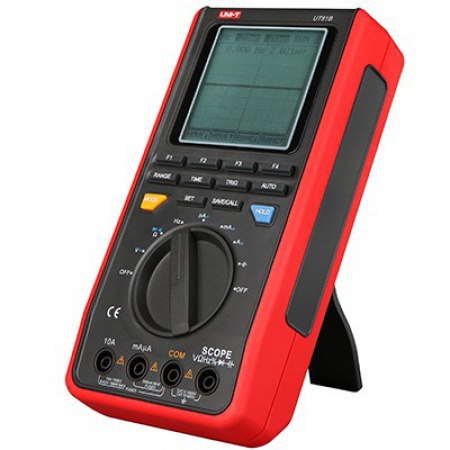

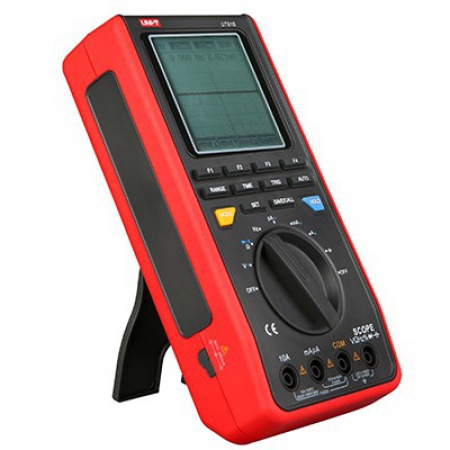

型號:UT81B 示波型數字萬用表
產品介紹:
UT81系列是采用嵌入式數字控制技術設計的集數字存儲示波器、數字萬用表等功能于一體的手持式新型數字示波萬用表。示波器模式測試是一個完整的智能化測量系統,在測試交直流電壓、電流、頻率時可通轉換到示波器模式方便觀察測試波形。波型測試帶寬為2MHz為各種測量提供充足帶寬,20MS/s,恒定采樣率配合峰值采樣處理可捕捉尖峰脈沖和失落脈沖等工業信號。
產品特點:
UT81系列是采用嵌入式數字控制技術設計的集數字存儲示波器、數字萬用表等功能于一體的手持式新型數字示波萬用表。示波器模式測試是一個完整的智能化測量系統,在測試交直流電壓、電流、頻率時可通轉換到示波器模式方便觀察測試波形。波型測試帶寬為2MHz為各種測量提供充足帶寬,20MS/s,恒定采樣率配合峰值采樣處理可捕捉尖峰脈沖和失落脈沖等工業信號。
技術指標:
| 基本功能 | 量程 | 基本精度 |
| 型號 |
| UT81B |
| 萬用表部分 |
|
|
| 直流電壓 (V) | 400mV/4V/40V/400V/1000V | ±(0.8%+8) |
| 交流電壓 (V) | 4V/40V/400V/750V | ±(1%+15) |
| 直流電流 (A) | 400μA/4000μA/40mA/400mA/4A/10A | ±(1%+8) |
| 交流電流 (A) | 400μA/4000μA/40mA/400mA/4A/10A | ±(1.5%+8) |
| 電阻 (Ω) | 400Ω/4KΩ/40KΩ/400KΩ/4MΩ/40MΩ | ±(1%+5) |
| 電容 (F) | 40nF/400nF/4μF/40μF/100μF | ±(3%+8) |
| 頻率 (Hz) | 10Hz-10MHz | ±(0.1%+3) |
| 示波器部分 | 量程 | 基本精度 |
| 實時帶寬 | 8MHz | √ |
| 采樣率 | 40MS/s | √ |
| 垂直精度 |
| ±(5%+1) |
| 垂直靈敏度 | 20mV/div - 500V/div(1-2-5) | √ |
| 水平精度 |
| ±(0.1%+1) |
| 水平靈敏度 | 100ns/div- 5s/div(1-2-5) | √ |
| 特殊功能 |
| 最大顯示 |
| 3999 |
| 自動量程 |
| √ |
| 占空比 | 0.1 ~ 99.9% | √ |
| 二極管測試 |
| √ |
| 自動關機 |
| √ |
| 通斷蜂鳴 |
| √ |
| 顯示色彩 | 160x 160 單色 | √ |
| 觸發模式 | 自動/正常/單次 | √ |
| 波形存儲/回放 | 10組 | √ |
| 對比度、亮度設置保存 |
| √ |
| 低電壓顯示 |
| √ |
| USB 數據傳輸 |
| √ |
| LCD 背光 |
| √ |
| 輸入阻抗 | ≥10MΩ | √ |
| 一般特征 |
| 電源 | 1.5V電池(5#) X 4 |
| LCD尺寸 | 60mm X 60 mm |
| 機身顏色 | 紅色 + 灰色 |
| 機身重量 | 498g |
| 機身尺寸 | 200mm X 100mm X 48 mm |
| 標準配件 | 表筆、電池、鱷魚夾、光盤軟件、USB數據線、BNC聯接器 |
| 標準包裝 | 彩盒、說明書、保修卡 |
| 標準包裝數量 | 20臺 |
| 標準包裝尺寸 | 490mm × 385mm × 510mm |
| 標準包裝箱毛重 | 24 Kg |
| 可選配件 | 波形測試探頭、電源適配器 (需收費) |
