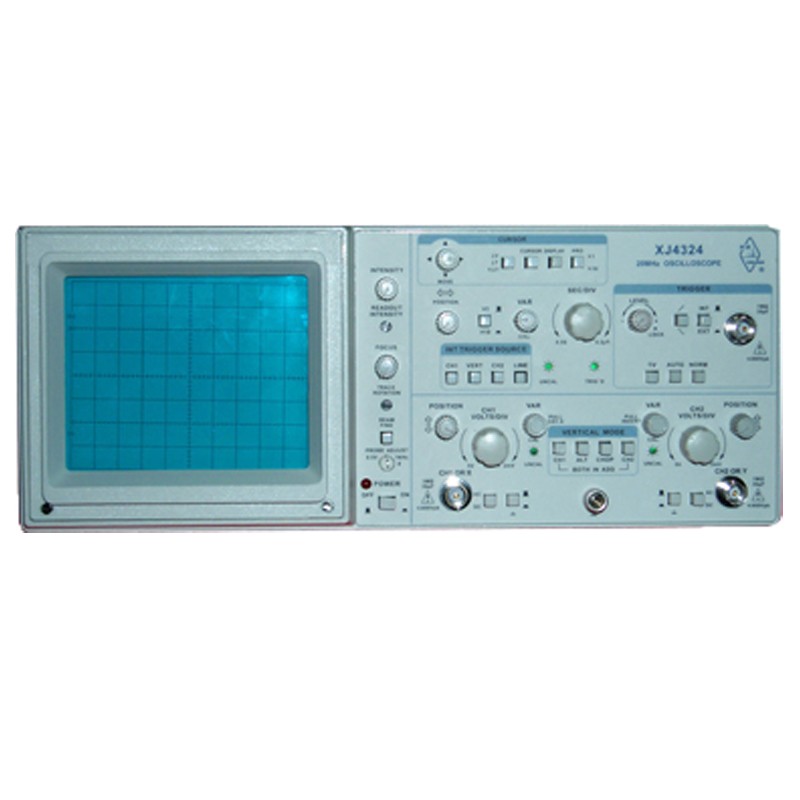

XJ4324型20MHz二蹤C(jī)RT讀出示波器
特點
- 頻帶寬度為20MHz
- 具有游標讀出功能： 能將測試檔級及被測信號的電壓、時間、頻率以字符形式在CRT屏幕上顯示。
- 具有獨特的誤操作糾錯指向性尋跡功能
- 具有TV同步功能：能方便觀察電視信號
- 帶有觸發“鎖定”功能
主要技術指標
垂直系統
頻帶寬度 DC~20MHz
上升時間 ≤17.5ns
偏轉系數 2mV/div~5V/div
工作方式 CH1、CH2、ADD、ALT、CHOP
水平系統
偏轉系數 0.2μs/div~0.5s/div
擴展 ×10
工作方式 自動、觸發、X-Y、外
觸發方式 自動(AUTO)、常態(NORM)、交替(VERT)、TV
游標讀出功能(雙線游標)
電壓差(△V) 兩條可垂直方向移動的光標線顯示當前游標間的△V值
時間差(△T) 兩條可水平方向移動的光標線顯示當前游標間的△T值
頻率(1/△T) 兩條可水平方向移動的光標線顯示當前游標間的1/△T值
尋 跡
能快速尋找掃描光跡，以判斷因誤操作所導致的光跡偏離
一般性能
有效顯示面 8 ×10div(1div=1cm)
使用電源 AC 220V/50Hz
外形尺寸 330B ×130H ×440Dmm
重 量 6.5kg
