菊水TOS5301 程控交直流耐壓測試儀
概要
「TOS5300系列」是對電器產品必須進行安全確保4項測試中的耐電壓測試，絕緣阻抗測試的測試儀器。輸出為5kV/100mA（AC），6kV/10mA（DC），基于在IEC，EN，UL，VDE，JIS等各國安全規定或電器產品安全法的要求之上，可對電子器械，電子部品進行耐電壓/絕緣阻抗測試。還有，采用了最新研發的開關放大器，使測試電壓的安定性更高。因為不受AC輸入端電壓和頻率變化的影響，可保持安定的輸出電壓，所以在電源環境不安定的區域也可進行安定，安心的測試。 裝備有充實的對應各式各樣用戶要求的機能。這是一款基于操作性·實用性·安全性·低價格為一體，性價比高的新機種。
特長
搭載新開發的高效率PWM開關放大器！
不受AC電源的變動影響，可輸出安定的高電壓。可安心地在電源變動較大的地區使用，進行高信賴性的測試。（輸入電壓變動率±0.3%）
可以對施加電壓進行時間控制
搭載輸出電壓的上升時間/下降時間的控制！
對應規格測試，以及防止對被測物產生不良影響。
追求更高的安全性和便利性
控制部?輸出端子的全面改良！
輸出端子無突起物，裝備有新型LOW端子還對操作面板安裝有保護蓋等，追求生產現場的高安全性和便利性。
TOS300系列的數據取得(免費軟件)
“Data Acquisition for TOS5300”是一種能夠統計和管理本公司TOS5300系列耐電壓測試儀試驗結果的軟件。使用“Data Acquisition for TOS5300”后，可輕而易舉地完成數據的存儲、檢索、印刷等各項操作，并可便于經由PC執行和停止試驗。
[OS] Windows7/Vista/ XP
對應國際范圍的輸入電壓
可對應全球性使用范圍！
不受輸入電源變化的影響，即可在海外工廠使用。
可選擇輸出頻率！
不依存輸入側電源的環境。可提供50Hz/60Hz頻率的安定測試電壓。
輕量?緊湊
提高工作效率！
重量約15Kg，比以前的產品輕40%
※TOS5300和TOS8870A的比較

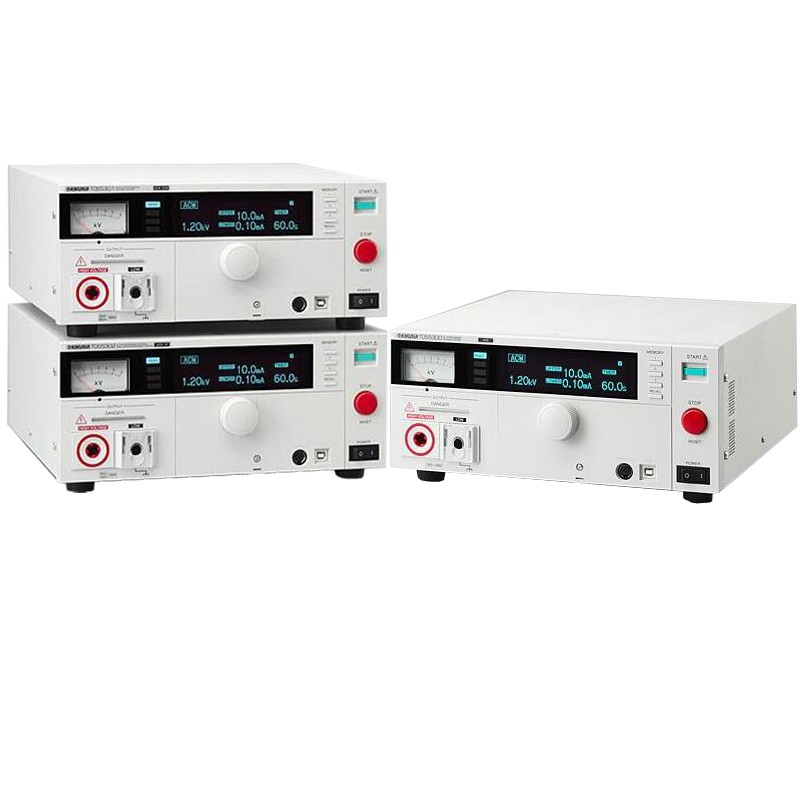

陣容
| 型號 | 規格 |
|---|
| TOS5300 | 實現高穩定輸出的PWM放大器方式、5kV/100mA（500VA）的交流耐電壓測試、±1.5％ of reading的高精度測量（電壓表500V以上、電流表1mA以上時）、上升時間/下降時間控制、鍵盤鎖定＆操作部保護、搭載USB連接口
|
| TOS5301 | 實現高穩定輸出的PWM放大器方式、5kV/100mA（500VA）的交流耐電壓測試、6kV/最大輸出50W的直流耐電壓測試儀、±1.5％ of reading的高精度測量（電壓表500V以上、電流表1mA以上時）、上升時間/下降時間控制、鍵盤鎖定＆操作部保護、搭載USB連接口
|
| TOS5302 | 實現高穩定輸出的PWM放大器方式、5kV/100mA（500VA）的交流耐電壓測試、25V～1000V（7檔位）、500V以上,最大達5.00GΩ的絕緣電阻測試、±1.5％ of reading的高精度測量（電壓表500V以上、電流表1mA以上時）、上升時間/下降時間控制、鍵盤鎖定＆操作部保護、搭載USB連接口
|
|
選購件 (關聯產品)
TL31-TOS 安全相關試驗設備用選購件
高電壓測試引線（Max.AC5kV／1.5m）對應機種：TOS53XX
TL32-TOS
安全相關試驗設備用選購件
高電壓測試引線（Max.AC5kV／3m）對應機種：TOS53XX
HP01A-TOS 安全相關試驗設備用選購件高電壓測試探針（Max.AC4kV·DC5kV／1.8m）、※TOS53XX,TOS93XX需要轉換適配器［型號名稱：DD-5P/9P］
HP02A-TOS 安全相關試驗設備用選購件高電壓測試探針（Max.AC4kV·DC5kV／3.5m）、※TOS53XX,TOS93XX需要轉換適配器［型號名稱：DD-5P/9P］
RC01-TOS 安全相關試驗設備用選購件遠程控制箱（用于單手操作/1.5m）※TOS7200需要轉換適配器［型號名稱：DD-5P/6P］、※TOS53XX, TOS93XX需要轉換適配器［型號名稱：DD-5P/9P］
RC02-TOS 安全相關試驗設備用選購件
遠程控制箱（用于雙手操作/1.5m）※TOS7200需要轉換適配器［型號名稱：DD-5P/6P］、※TOS53XX,TOS93XX需要轉換適配器［型號名稱：DD-5P/9P］
DD-5P/9P 安全相關試驗設備用選購件用來遠程控制箱(RC01-TOS或者RC02-TOS)或者高電壓測試探針（HP01A-TOS或者HP02A-TOS ），※被把跟TOS53XX,TOS93XX連接起來的改變纜
TU01-TOS 安全相關試驗設備用選購件外部控制I / O連接器轉換單元（25PIN -14PIN）
PL02-TOS 安全相關試驗設備用選購件
警示燈單元（用于TOS9200、TOS9201、TOS93XX）
KRA4-TOS 機柜適配器
機柜適配器（英制尺寸）對應機種：TOS53XX
KRA200-TOS 機柜適配器
機柜適配器（米制尺寸）對應機種：TOS53XX
