| 詳細規格 |

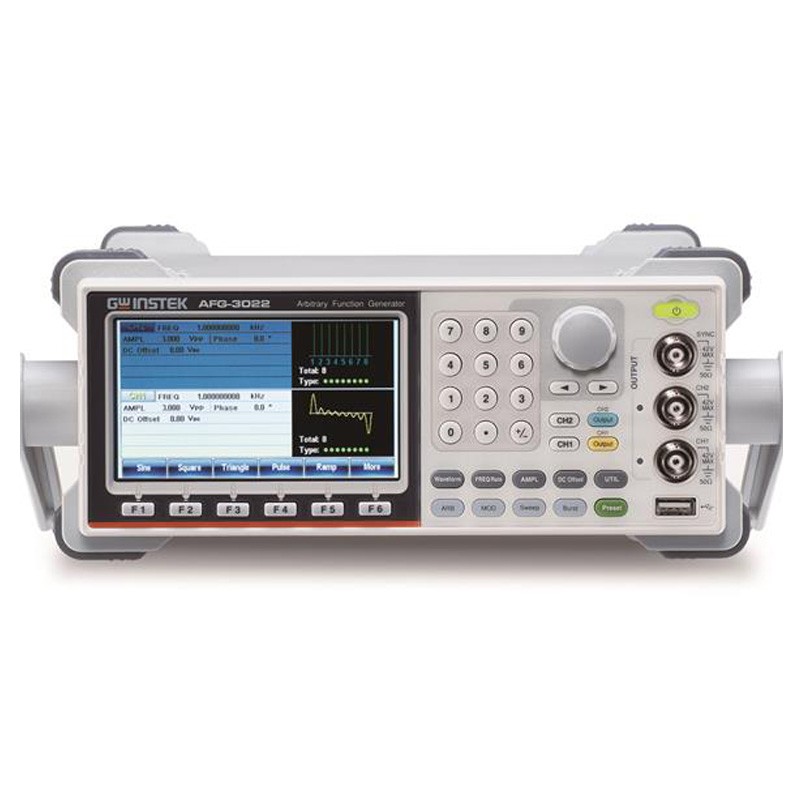

| AFG-3031 | AFG-3032 | AFG-3021 | AFG-3022 |
| 通道數 |
| 1 | 2 | 1 | 2 |
| 特點 |
| 輸入輸出接地 | 信道1，信道2，同步輸出，調變輸入，調變輸出和10MHz參考輸入的接地信號是獨立的,與儀器殼體隔離。絕緣接地信號和殼體之間的耐電壓為42 V峰值最大（DC+ AC峰值）。其它接地信號連接到殼體上。 |
| 信道1及信道2的接地 | --- | 單獨隔離 | --- | 單獨隔離 |
| 標準波形 | 正弦波，方波，三角波，斜波，脈沖波，噪聲波，諧波，直流 |
| 任意波形 |
| 取樣率 | 250 MSa/s |
| 重建率 | 125MHz |
| 內存長度 | 8M 點 |
| 振幅分辨率 | 16 位 |
| 非揮發性內存 | 10組8M 波形(1) |
| 可定義的波形輸出 | 任意2 至 8M 點 |
| 觸發 | 外部 |
| 內建函數波形 | Sinc、指數上升、指數下降、高斯、半正弦等等共有65種 |
| 頻率特性 |
| 正弦波/方波 | 1uHz至30MHz | 1uHz至20MHz |
| 脈沖波 | 1uHz至25MHz | 1uHz至20MHz |
| 三角波/斜波 | 1uHz至1MHz |
| 分辨率 | 1uHz |
| 準確性 | 穩定度 | ±1 ppm 0 to 50℃；±0.3 ppm 18 to 28℃ |
| 老化率 | ±1 ppm, per 1 year |
| 誤差 | ≦ 1 uHz |
| 輸出特性(2) |
| 振幅 | 范圍 | 1 mVpp to 10 Vpp ( 50Ω負載)；2 mVpp to 20 Vpp (開路) |
| 準確度 | ± 1%設定下±1 mVpp(于 1 kHz,>10 mVpp) |
| 分辨率 | 0.1 mV 或 4 digits |
| 平坦度 | 0.1dB: <10 MHz ；0.2 dB: 10 MHz 至 30 MHz (相對于1 kHz正弦波于50Ω負載) |
| 單位 | Vpp, Vrms, dBm, |
| 偏壓 | 范圍 | ±5 Vpk ac +dc (50Ω負載)；±10Vpk ac +dc (開路) |
| 準確度 | 1% 設定下+ 2 mV+ 0.5%的振幅 |
| 波形輸出 | 阻抗 | 50Ω (固定)；> 10MΩ (輸出關閉) |
| 輸入保護 | 短路保護, 超載繼電器自動禁用主輸出 |
| 同步輸出 | 準位 | TTL相容于 >1kΩ | ── | TTL相容于>1kΩ | ── |
| 阻抗 | 50Ω |
| 正弦波特性 |
| 諧波失真(5) | –60 dBc DC～1 MHz, Ampl＜3 Vpp；–55 dBc DC～1 MHz, Ampl＞3 Vpp；–45 dBc 1MHz～5 MHz, Ampl＞3 Vpp；–30 dBc 5MHz～30 MHz, Ampl＞3 Vpp |
| 總諧波失真 | < 0.2%+0.1mVrms；DC to 20 kHz |
| 寄生噪聲 (非諧波)(5) | –60 dBc DC～1 MHz；–50 dBc 1MHz～20MHz；–50 dBc+ 6 dBc/octave 1MHz～30MHz |
| 相位噪聲 | ＜-110dBc/Hz 典型值 ,15kHz偏移, 載波為10MHz |
| 方波特性 |
| 上升/下降時間 | <8 ns (3) |
| 過激信號 | < 5% |
| 非對稱性 | 周期的1% +1 ns |
| 周期比 | 20.0% 至 80.0% , ≦ 25 MHz ；40.0% 至 60.0% , 25 至 30MHz |
| 抖動率 | 0.01%+525ps ＜ 2 MHz；0.1%+75ps ＞ 2 MHz |
| 斜波特性 |
| 線性度 | 峰值輸出的＜ 0.1% |
| 對稱性 | 0% 至 100%(0.1% 分辨率) |
| 脈沖波特性 |
| 占空比 | -0.625* [(上升時間-0.6ns)+(下降時間-0.6ns)] |
| 周期 | 周期≧寬度+0.625*[(上升時間-0.6ns) + (下降時間-0.6ns)] |
| 占空比范圍 | 0.017% 至 99.983% |
| 占空比分辨率 | 0.00% |
| 脈沖寬度范圍 | 20ns至999830s |
| 過激信號 | <5% |
| 抖動 | 100 ppm + 50 ps |
| 上升及下降時間 | 9.32 ns 至 799,900s (0.01ns 或 3 位數) |
