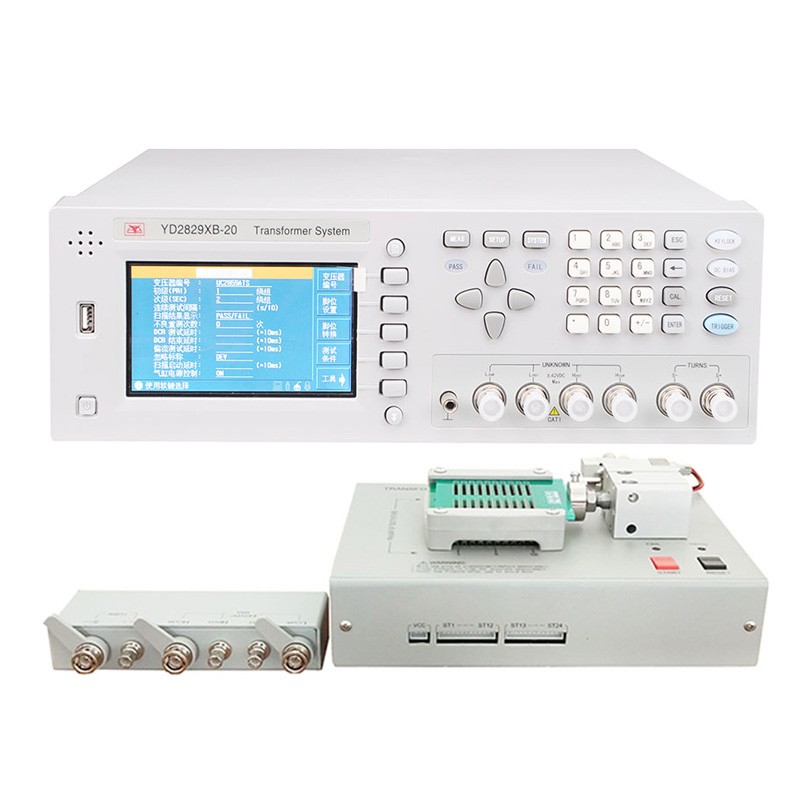

YD2829XB-20
7英寸16：9 TFT LCD顯示器
分辨率800×480 RGB
簡潔、淡雅的外觀設計
靈活、便捷的面板操作
測試頻率最高1MHz 分辨率10mHz
寬闊的信號幅度范圍5mV-10Vrms
分辨率100μV
快測試速度達150次/秒
性能特點：
1. 7英寸16：9 TFT LCD顯示器，分辨率800×480 RGB；
2. 簡潔、淡雅的外觀設計，靈活、便捷的面板操作；
3. 專為網絡變壓器設計的LED、二極管正反相測試，滿足網絡變壓器參數完整測試需求；
4. 測試頻率最高1MHz 分辨率10mHz；
5. 寬闊的信號幅度范圍5mV-10Vrms 分辨率100μV；
6. 快測試速度達150次/秒；
7. 更寬的阻抗測量范圍與更好的小信號測試穩定性；
8. 先進的高圈數比和弱耦合變壓器測試能力；
9. 先進的DCR測試能力，大大提高低電阻變壓器繞組的DCR測試能力；
10.單屏可顯示全部掃描測試結果，無需翻頁；
11.10Ω、30Ω、100Ω、10/100、10/CC多種不同信號源輸出阻抗；
12.可選配0-100mA/0-10V偏置電源及1A偏流源；
13.靈活的時間標記系統，文件設定、校準偏差與扣除時間均可記憶和顯示；
14.對選定的掃描參數進行多檔分選；
15.掃描盒繼電器自檢功能，保證掃描盒的可靠工作；
16.靈活的偏差扣除方式；
17.多種不良品處理方式機內100組設定文件保存，海量U盤設定文件保存能力；多種文件搜索模式：模糊搜索和精確搜索等；
18.以CSV GIF格式保存測試數據和圖像于USB存儲器；
19.提供PC級儀器測試設定文件編程能力（選件）；
20.可通過USB HOST來實現儀器軟件版本的升級和更新；
21.多種接口方式支持上位機通訊；支持通過LAN接口實現多臺儀器聯網；
規格參數：
| 測量功能 |
顯示范圍 | ||
|
測試頻率 |
20Hz-1MHz |
Z,R,X |
0.01mΩ-99.9999MΩ |
|
變壓器測試參數 |
圈數比,圈數,相位,電感,電容,漏感,品質因數 |
DCR |
0.01mΩ-99.9999MΩ |
|
交流電阻,直流電阻,平衡,引腳短路,LED測試 |
圈數比顯示范圍 |
1:0.001-1000:1 | |
|
輸出阻抗 |
30Ω,100Ω,10/100,10/CC可選擇 |
Y,G,B |
0.00001uS-99.9999S |
|
測試信號電平 |
正常:5mV-2V 準確度:10%,1mV步進 |
C |
0.00001pF-9.9999F |
|
恒電平:10mV-1V準確度:5%,1mV步進 |
L |
0.00001uH-9999.99H | |
|
直流偏置電源 |
內部 0V,1.5V,2V準確度:1% |
D |
0.00001-9.9999 |
|
基本測量準確度 |
Q |
0.00001-9999.9 | |
|
LCRZ |
0.05% |
(DEG) θ |
-179.999°-179.999° |
|
DCR,圈數比 |
0.1% |
(RAD) θ |
-3.14159-3.14159 |
|
等效電路 |
串聯,并聯 |
其他 | |
|
數學功能 |
絕對值偏差,百分比偏差 |
存儲器 |
100組內部存儲, U盤外部擴展 |
|
量程方式 |
自動,保持,手動選擇 |

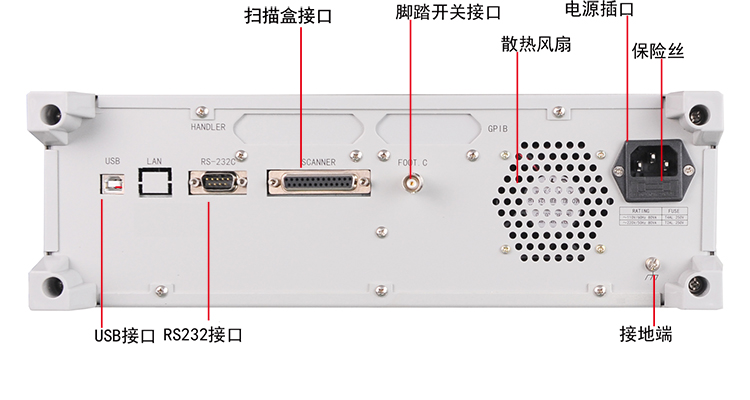

接口 |
標配RS232C、HANDLER |
|
觸發方式 |
內部,手動,外部,總線 |
USB HOST可選GPIB,LAN | |
|
測量速度 |
超快速:150次/秒 |
電源 |
198V-240V AC |
|
(>=1kHz) |
超速:90次/秒,中速:12次/秒,慢速:3次/秒 |
溫濕度 |
0℃-40℃ 20%-80%RH |
|
平均次數 |
1-255 |
體積 |
398×129×370（mm) |
|
延時間 |
0-60秒,以1mS步進 |
重量 |
9Kg |
|
校準功能 |
開路/短路/負載 | ||
|

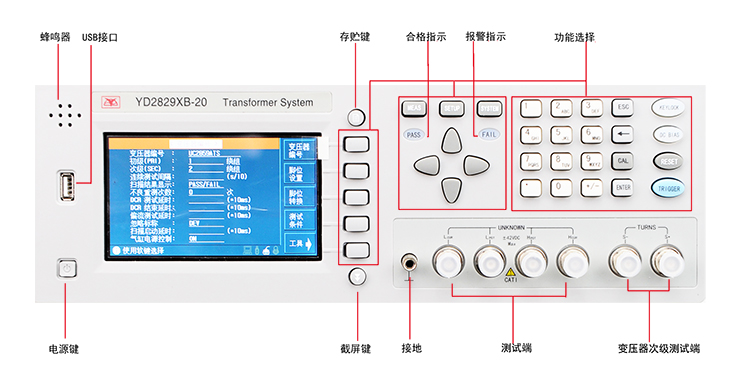

測試端配置 |
五端 | ||
|
顯示方式 |
直讀,百分比 | ||
