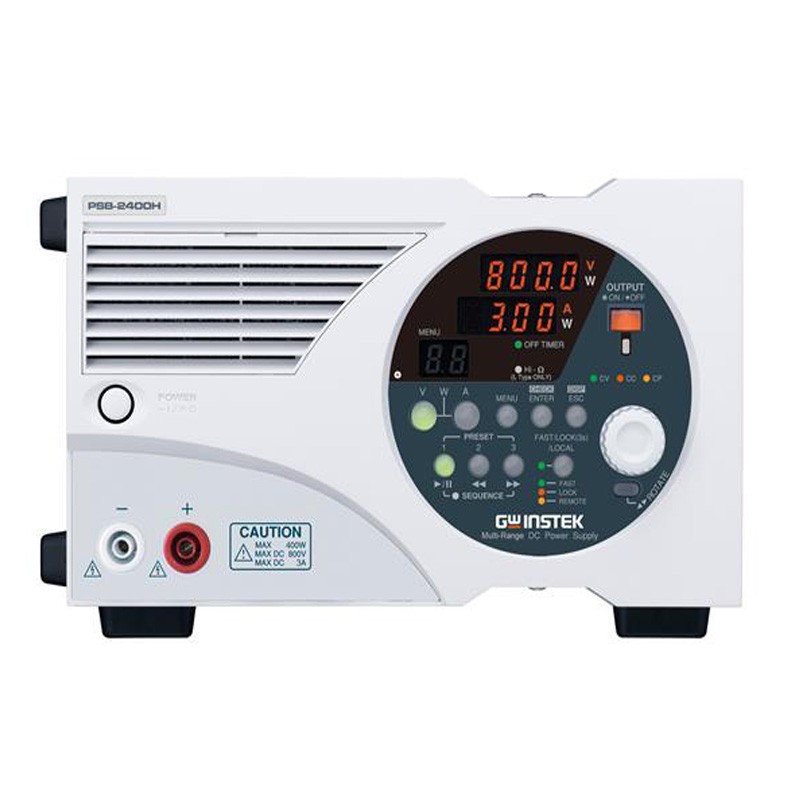

產品介紹：
PSB-2000系列是一款高功率密度,
可編程的多量程輸出的直流電源供應器。這個系列共有6個機型，其中包括1臺加載機。其輸出電壓范圍分別為80V及800V，而輸出功率分別為400W及800W。多量程輸出的功能允許在額定功率范圍內提供較高電壓和較大電流的靈活配置。PSB-2000系列可以串聯或是并聯的連接，以適用于更高電源輸出范圍的需求。PSB-2000系列提供三組預設功能鍵可儲存經常使用的電壓,
電流 和功率設定, 用戶可以快速的調用；序列編程功能，可以透過計算機定義由一連串的電壓和電流步進所組成的序列, 經由RS232C, USB接口或和選配的GPIB
接口去控制PSB-2000, 產生序列所定義的輸出電源,，此功能常被運用來建立標準的測試流程，以驗證待測物在操作條件快速變化時對特性的影響。
PSB-2000系列具有過電壓及過電流保護，當保護被觸發啟動時，電源供應器的輸出功能將被關閉，以保護待測物。當用來對電池充電時,
Hi-Ω模式可以避免在充電過程中所產生的反向電流損壞電源供應器； PSB-2000
在背板所提供模擬監控與控制功能，可用來監控或控制其電源供應器的輸出。PSB-2000的面板可以90度的旋轉, 調整垂直或水平位置，達到理想的空間利用率。
產品特點：
輸出電壓范圍:80V/800V; 輸出功率: 400W & 800W
90度面板旋轉操作(機器可垂直或水平置放),節省桌面空間
多范圍定功率輸出設計
串并聯操作(最多提供2臺串聯 或 4臺并聯)
透過用戶接口可與PC進行聯機,提供序列編程功能
三組預設立即鍵(可進行常用參數的面板設置)
標準使用PC聯機接口: USB / RS-232 / 模擬控制接口
選配PC聯機接口: GPIB
產品規格：
|
型號 |
電流 |
電壓 |
功率 |
功能 |
通道數 |
標配接口 |
|
PSB-2400L |
40A |
80V |
400W |
開關 |
1 |
USB/RS232 |
|
PSB-2800L |
80A |
80V |
800W |
開關 |
1 |
USB/RS232 |
|
PSB-2400L2 |
40A |
80V |
800W |
開關 |
2 |
USB/RS232 |
|
PSB-2400H |
3A |
800V |
400W |
開關 |
1 |
USB/RS232 |
|
PSB-2800H |
6A |
800V |
800W |
開關 |
1 |
USB/RS232 |
|
PSB-2800LS |
80A |
80V |
800W |
開關 |
1 |
USB/RS232 |
技術指標：
| PSB-2400L | PSB-2800L |
PSB-2400L2 | PSB-2400H | PSB-2800H |
PSB-2800LS |
| 額定輸出 |
| 電壓 |
0~80V |
0~80V |
0~80V*2CH |
0~800V |
0~800V |
80V |
| 電流 |
0~40A |
0~80A |
0~40A*2CH |
0~3A |
0~6A |
80A |
| 功率 |
400W |
800W |
800W |
400W |
800W |
800W |
| 調節率(CV) |
| 負載 |
額定電壓的0.01%±3mV |
額定電壓的0.01%±30mV |
N/A |
| 電源 |
額定電壓的0.01%±2mV |
額定電壓的0.01%±20mV |
| 調節率(CC) |
| 負載 |
額定電流的0.02%±3mA |
額定電流的0.05%±15mA |
N/A |
| 電源 |
額定電流的0.01%±2mA |
額定電流的0.05%±10mA |
|
紋波&噪聲(噪聲帶寬20MHz；紋波帶寬1MHz) |
| CVp-p |
90mV |
150mV |
90mV |
250mV(僅限輸出電壓測量值大于額定電壓的1%) |
300mV(僅限輸出電壓測量值大于額定電壓的2%) |
N/A |
| CV rms |
4mV |
6mV |
4mV |
20mV(當電流測量值＜2A)35mV(當電流測量值＞2A) |
25mV(當電流測量值＜2A)40mV(當電流測量值＞2A) |
| CC rms |
30mA |
60mA |
30mA |
15mA |
20mA |
| 編程精度 |
| 電壓 |
設定值的0.1%±2位 |
設定值的0.1%±2位 |
N/A |
| 電流 |
設定值的0.2%±2位 |
設定值的0.2%±2位 |
| 功率 |
±10W |
±10W(僅限輸出電壓測量值大于額定電壓的1%) |
| 回讀精度 |
| 電壓 |
讀值的0.2%±2位 |
讀值的0.2%±2位 |
N/A |
| 電流 |
讀值的0.3%±2位 |
讀值的0.3%±2位 |
| 功率 |
讀值的0.5%±5位 |
讀值的0.5%±Vout×40mA |
| 響應時間 |
|
上升時間(滿載/空載) |
50ms |
200ms |
N/A |
| 下降時間(滿載) |
100ms |
500ms |
| 下降時間(空載) |
500ms |
1000ms |
|
負載瞬態恢復時間(負載改變50~100%) |
1ms |
7ms |
| 編程分辨率 |
| 電壓 |
10mV |
100mV |
N/A |
| 電流 |
10mA |
10mA |
| 功率 |
10W |
10W |
| 測量分辨率 |
| 電壓 |
10mV |
100mV |
N/A |
| 電流 |
10mA |
10mA |
| 功率 |
10W |
10W |
| 串行和并行功能 |
| 通道數 |
1 |
1 |
2 |
1 |
1 |
僅PSB-2800L |
| 串行操作 |
最多兩臺 |
最多兩臺 |
N/A |
N/A |
N/A |
| 并行操作 |
最多四臺 |
最多四臺 |
N/A |
最多兩臺 |
最多兩臺 |
|
|
|
|
|
|
