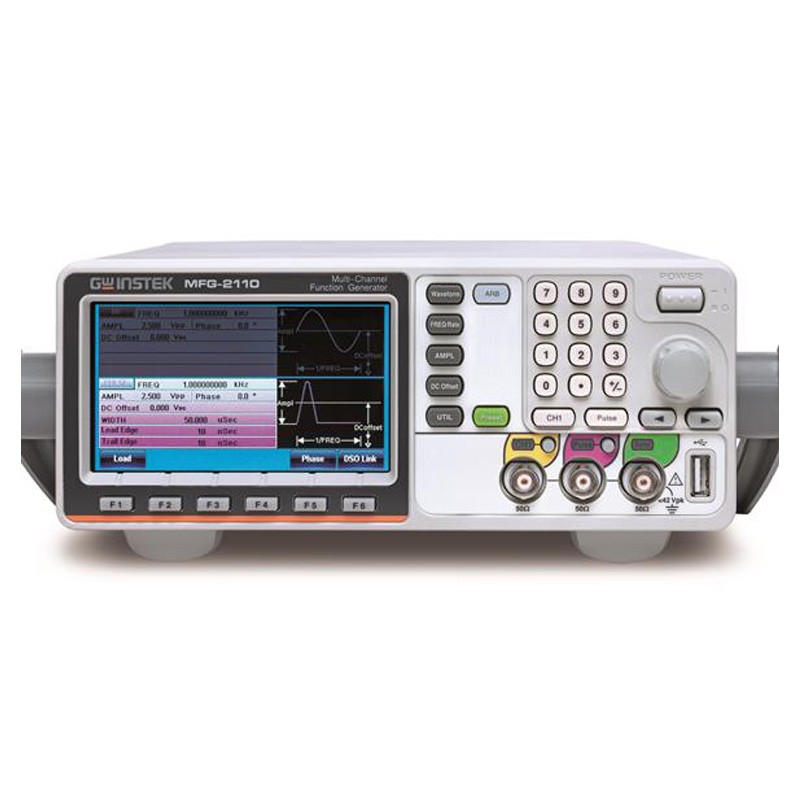

產品介紹：
MFG-2000 系列，通道數輸出可達5種同時輸出(MFG-2260MFA/MFG-2260MRA)， 包括了CH1與CH2為兩個頻率為60MHz的等性能雙通道AFG(任意波形信號發生器)；RF發生器，除了是一部標準AFG以外，正弦波部分還可產生最高320MHz與各種調變的RF信號；脈沖信號發生器，頻率可達25MHz；功率放大器，是一個適用于音頻范圍的放大器。這5種不同功能通道分布在10個型號上，從最基本的單通道AFG加脈沖信號產生器開始，到同時具備5種通道的型號，可以滿足多種領域的教學與產業的應用。
產品特點：
可達5個通道同時輸出，包括兩個等性能可同步雙通道，全功能脈沖信號發生器，全功能射頻信號發生器，功率放大器
可同步AFG功能通道頻率范圍為1uHz至10/20/30/60MHz
全功能射頻功能通道輸出頻寬(包含F(xiàn)G/ARB/Modulation功能) : 160/320MHz
可同步等性能雙信道可達60MHz，并有多種“通道間相加、耦合、追蹤、相位差…等相關性”功能
脈沖信號發生器可達25MHz
低頻功率放大器可達100kHz，輸出功率可達20dB/20W
"真實逐點輸出"的任意波功能,取樣率高達200MSa/s,100MHz波形重復率，分辨率14位，內存長度16k點
輸出/輸入端子跟機殼的大地隔離電路設計
150MHz帶寬/8位的頻率計數器
多種調變功能：AM、FM、PM、ASK、FSK、PSK、SUM和PWM
儀控界面：USB Host/ USB Device/ LAN (MFG-22XX only)
4.3" TFT 彩色顯示
產品規格：
| 型號 | 頻率范圍 | 通道數 | 調制/掃頻/頻率計數器 | 射頻發生器 | 功率放大器 |
| MFG-2110 | 1uHz-10MHz | 1 |
|
|
|
| MFG-2120 | 1uHz-20MHz | 1 |
|
|
|
| MFG-2120MA | 1uHz-20MHz | 1 | √ |
| √ |
| MFG-2130M | 1uHz-30MHz | 1 | √ |
|
|
| MFG-2160MF | 1uHz-60MHz | 1 | √ | 160MHz |
|
| MFG-2160MR | 1uHz-60MHz | 1 | √ | 320MHz |
|
| MFG-2230M | 1uHz-30MHz | 2 | √ |
|
|
| MFG-2260M | 1uHz-60MHz | 2 | √ |
|
|
| MFG-2260MFA | 1uHz-60MHz | 2 | √ | 160MHz | √ |
| MFG-2260MRA | 1uHz-60MHz | 2 | √ | 320MHz | √ |
技術指標：
| CH1任意波形發生器 | CH2任意波形發生器 | 25MHz 脈沖發生器 | 射頻發生器(任意波形發生器) | 功率放大器 | 調制/掃描/突發/頻率計數器 |
| MFG-2110 | ●10MHZ |
| ● |
|
|
|
| MFG-2120 | ●20MHZ |
| ● |
|
|
|
| MFG-2120MA | ●20MHZ |
| ● |
| ● | ● |
| MFG-2130M | ●30MHZ |
| ● |
|
| ● |
| MFG-2160MF | ●60MHZ |
| ● | ●160MHZ |
| ● |
| MFG-2160MR | ●60MHZ |
| ● | ●320MHZ |
| ● |
| MFG-2230M | ●30MHZ | ●30MHZ | ● |
|
| ● |
| MFG-2260M | ●60MHZ | ●60MHZ | ● |
|
| ● |
| MFG-2260MFA | ●60MHZ | ●60MHZ | ● | ●160MHZ | ● | ● |
| MFG-2260MRA | ●60MHZ | ●60MHZ | ● | ●320MHZ | ● | ● |
| 任意函數 | 任意波 | 內建 |
| 取樣率 | 200 MSa/s |
| 重建率 | 100MHz |
| 波形長度 | 16k 點 |
| 振幅分辨率 | 14 位 |
| 非易失性?xún)?nèi)存 | 10組 16k 點(1) |
| 用戶自定義輸出部分 | 自點2~16384 (可選) |
| 用戶自定義標記輸出部分 | 自點2 ~ 16384(可選) |
| 輸出模式 | 1~1048575 周期或無限模式 |
| 頻率特性 | 范圍 | 正弦波 | 320MHz(最大) |
|
| 方波 | 25MHz(最大) |
|
| 三角波, 斜波 | 1MHz |
| 分辨率 |
|
|
|
|
