| 詳細規格 |
|

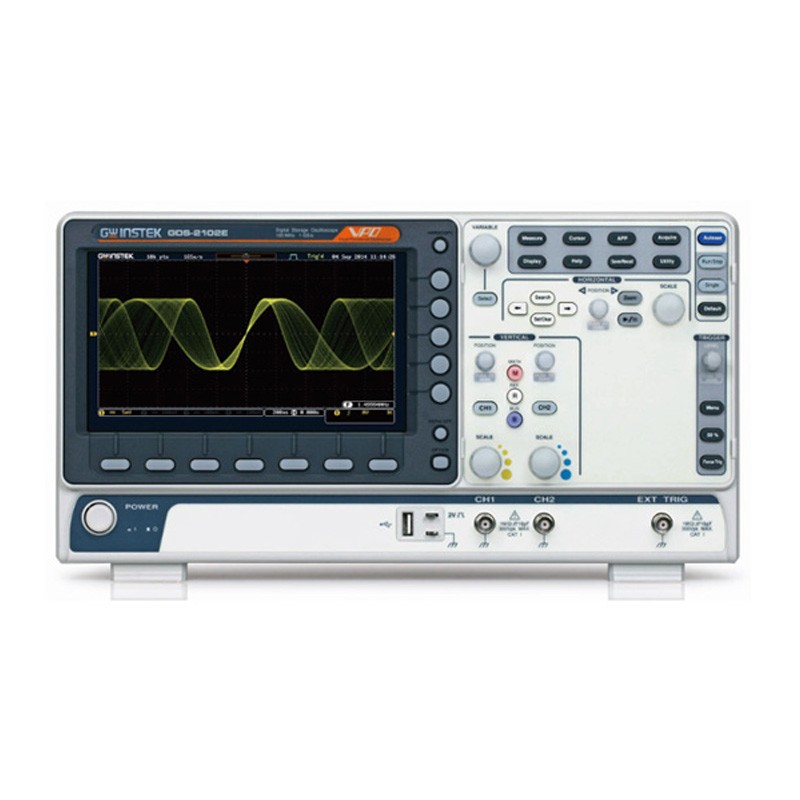

GDS-2072E |
GDS-2102E |
| 垂直系統 |
| 通道 |
2 |
2 |
| 帶寬 |
DC~70MHz (-3dB) |
DC~100MHz (-3dB) |
| 上升時間 |
5ns |
3.5ns |
| 帶寬限制 |
20MHz |
| 垂直分辨率 |
8 bit@1MΩ: 1mV~10V |
| 輸入耦合 |
AC, DC, GND |
| 輸入阻抗 |
1MΩ// 16pF |
| 精確度 |
當2mV/div 或更大檔位時 ,精確度為±(3% X |讀值| + 0.1div + 1mV)當1mV/div 時 ,精確度為±(5%
X |讀值| + 0.1div + 1mV) |
| 極性 |
正向 &反向 |
| 最大輸入電壓 |
300V (DC+AC Peak), CAT I |
| 偏移范圍 |
1mV/div ~ 20mV/div : ±0.5V 50mV/div ~ 200mV/div : ±5V
500mV/div ~ 5V/div : ±25V 10V/div : ±250V |
| 波形信號處理 |
+, -, ×, ÷, FFT, FFTrms , 用戶自定義FFT: 1MPTS點分辨率. FFT垂直刻度提供Linear RMS 或
dBV RMS. FFT窗函數提供 Rectangular, Hamming, Hanning, 以及 Blackman-Harris. |
| 觸發系統 |
| 來源 |
CH1 ,CH2, Line, EXT |
| 觸發模式 |
自動 (低于100 ms/div支持慢掃滾動模式), 一般, 單次邊沿, 脈波寬度, 視頻, Pulse Runt, 上升&下降沿,
交替, 事件延遲(可選擇1~65535事件), 時間延遲(可選擇10ns~10s時間), 總線(IIC, SPI, UART, CAN,
LIN) |
| 觸發延遲時間 |
10ns ~ 10s |
| 耦合選項 |
AC,DC,LF rej. ,HF rej. ,Noise rej. |
| 靈敏度 |
1 div |
| 外部觸發 |
| 范圍 |
±15V |
| 靈敏度 |
DC ~ 100MHz 約. 100mV |
| 輸入阻抗 |
1MΩ±3%// 16pF |
| 水平系統 |
| 范圍 |
1ns/div ~ 100s/div (1-2-5順序)滾動模式: 100ms/div ~ 100s/div |
| 前置觸發 |
最大10 div |
| 后置觸發 |
最大2,000,000 div |
| 精確度 |
在任何 ≥ 1 ms 的間格中為±50 ppm |
| 采樣系統 |
| 實時取樣率 |
每通道最大1GSa/s |
| 記錄長度 |
每通道最大10Mpts |
| 獲取模式 |
一般, 平均, 峰值檢測, 單次 |
| 峰值偵測 |
2ns (典型值) |
| 平均模式 |
可選則2至256次 |
| X-Y 模式 |
| X 軸輸入 |
通道 1 |
| Y 軸輸入 |
通道 2 |
| 相位移 |
100kHz 時±3° |
光標&
量測系統 |
| 游標 |
可量測 幅度, 時間; 單位: 秒, Hz, 相位(度), 比例(%) |
| 自動量測 |
36 組: Pk-Pk, Max, Min, Amplitude, High, Low, Mean, Cycle Mean, RMS,
Cycle RMS, Area, Cycle Area,ROVShoot, FOVShoot, RPREShoot,
FPREShoot, Frequency, Period, RiseTime, FallTime, +Width, -Width,
Duty Cycle, +Pulses, -Pulses, +Edges, -Edges, FRR, FRF, FFR, FFF,
LRR, LRF, LFR, LFF, Phase |
| 自動計數 |
6 位計數器,范圍由2Hz至額定帶寬 |
控制面板
功能 |
| 自動設定 |
單一按鍵自動設定所有信道的垂直、水平及觸發系統 |
| 儲存設定 |
20組 |
| 儲存波形 |
24組 |
| 顯示系統 |
| 顯示器 |
8" TFT LCD 彩色顯示, 800 水平 × 480 垂直 (WVGA) |
| 插補點方式 |
Sin(x)/x 及等效取樣 |
| 波形顯示方式 |
點, 向量, 可調累積 (16ms~4s), 無限累積 |
| 波形更新率 |
每秒 120,000次波形更新（MAX） |
| 顯示模式 |
YT ; XY |
| 顯示網格線 |
8 x 10 格 |
| 接口 |
| USB Port |
USB 2.0 高速 host 接口 X1, USB 高速 2.0 device 接口 X1 |
| 以太網絡 |
RJ-45 接口, 10/100Mbps with HP Auto-MDIX |
| Go-NoGo
BNC |
最大5V /10mA TTL 開集極輸出 |
| 安全鎖孔 |
機器背面提供標準Kensington安全插槽 |
| 電源&其他 |
| 線性電壓范圍 |
交流 100V~240V ,48Hz~63Hz 自動選取 |
| 多國語言 |
提供 |
| 聯機幫助 |
提供 |
| 時鐘 |
提供儲存數據的時間與日期 |
| 尺寸及重量 |
380(W) X 220(H) X145(D) mm, 約2.8kg |
