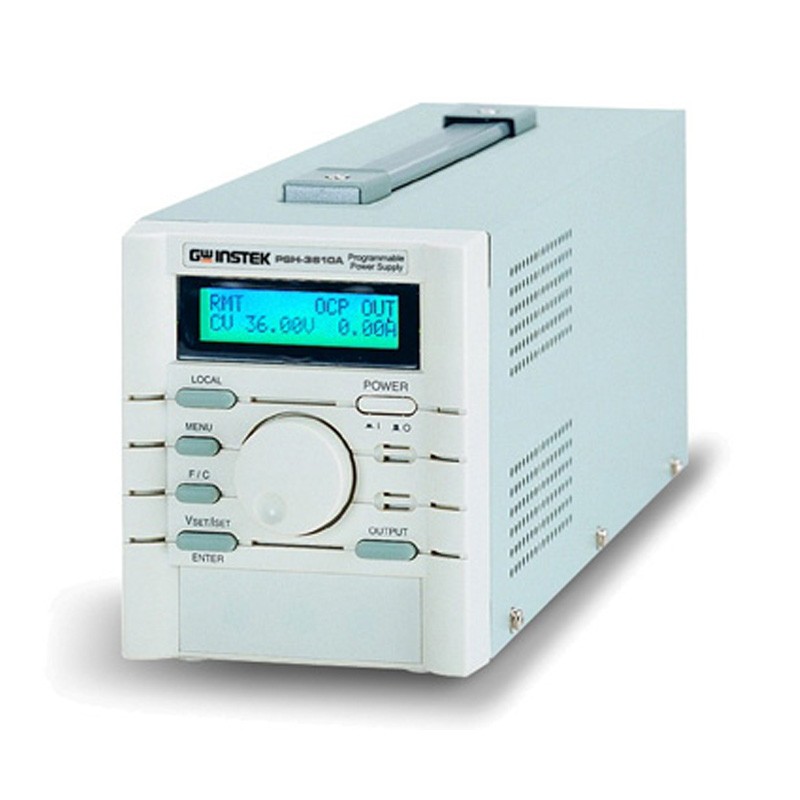

PSH系列（開關式）
產品介紹：PSH系列是單組輸出，360W到1080W可程式切換直流電源供應器，過電壓、過電流和過溫度保護可以使PSH電源和負載免受意外的損壞。遠端偵測可以自動補償線路與負載之間導線的損耗。LCD可以同時顯示輸出或是設定參數，自我測試和軟體校正特點可以降低日常維護的機率，亦可以透過RS-232標準介面或GPIB選購介面來執行SCPI指令和LabVIEW軟體程式來進行遠端控制和ATE系統軟體的開發。模組化的結構，獨特的后板輸出結構輸和可被選配的的19”，4U的面板機柜式框架設計，確保PSH系列是大型系統的最佳選擇。（注：RS-232C和GPIB介面兩者不能同時安裝）。
產品特點：
1.輸入電壓范圍寬廣及高功率因數 (P.F)
2.高效率及高功率密度高
3.定電壓及定電流操作
4.過電壓保護、過電流保護及過溫度保護
5.低輸出漣波及噪聲
6.選購接口：IEEE-488.2
7.標準接口：RS-232C
8.輸出 ON/OFF 控制
9.自我測試及軟體校正
10.LCD 顯示
11.內建蜂鳴器作為警告指示
產品規格：
|
型號 |
電流 |
電壓 |
功率 |
功能 |
標配接口 |
|
PSH-2018A |
18A |
20V |
360W |
開關 |
RS232 |
|
PSH-3610A |
10A |
36V |
360W |
開關 |
RS232 |
|
PSH-3620A |
20A |
36V |
720W |
開關 |
RS232 |
|
PSH-3630A |
30A |
36V |
1080W |
開關 |
RS232 |
技術指標:
| PSH-2018A | PSH-3610A | PSH-3620A | PSH-3630A |
| 輸出 |
| 電壓 |
20V |
36V |
36V |
36V |
| 電流 |
18A |
10A |
20A |
30A |
|
變動率 (定電壓模式) |
|
| 負載 |
≦0.1% + 5mV |
≦0.1% + 5mV |
≦0.1% + 5mV |
≦0.1% + 5mV |
| 電源 |
≦0.05% + 5mV |
≦0.05% + 5mV |
≦0.05% + 5mV |
≦0.05% + 5mV |
|
變動率(定電流模式) |
| 負載 |
≦0.2% + 5mA |
≦0.2% + 5mA |
≦0.2% + 10mA |
≦0.2% + 15mA |
| 電源 |
≦0.2% + 5mA |
≦0.2% + 5mA |
≦0.2% + 10mA |
≦0.2% + 15mA |
| 漣波&噪聲 |
|
電壓 (mVrms) |
≦10mVrms |
≦10mVrms |
≦10mVrms |
≦10mVrms |
| 電壓 (mVpp) |
≦100mVp-p 20Hz~20MHz |
≦100mVp-p 20Hz~20MHz |
≦100mVp-p 20Hz~20MHz |
≦100mVp-p 20Hz~20MHz |
|
電流 (mArms) |
≦0.2% |
≦0.2% |
≦0.2%+20mA |
≦0.2%+40mA |
| 分辨率 |
| 電壓 ≤36V |
10mV |
10mV |
10mV |
10mV |
| 電壓＞36V |
20mV |
20mV |
20mV |
20mV |
| 電流10A |
10mA |
10mA |
20mA |
30mA |
| 電流20A |
10mA |
10mA |
10mA |
20mA |
| 編程精確度 |
| 電壓< 36V |
≤0.05% + 25mV |
≤0.05% + 25mV |
≤0.05% + 25mV |
≤0.05% + 25mV |
| 電壓＞36V |
≤0.05% + 50mV |
≤0.05% + 50mV |
≤0.05% + 50mV |
≤0.05% + 50mV |
| 電流10A |
≤0.2% + 30mA |
≤0.2% + 30mA |
≤0.2% + 60mA |
≤0.2% + 90mA |
| 電流20A |
≤0.2% + 30mA |
≤0.2% + 30mA |
≤0.2% + 30mA |
≤0.2% + 60mA |
| 讀值分辨率（表頭） |
| 電壓 |
同分辨率 |
| 電流 |
同分辨率 |
| 讀值精確度 |
| 電壓 |
同編程準確度 |
| 電流 |
同編程準確度 |
| 溫度系數 |
|
電壓(25 + 5°C ) |
< 100ppm/°C |
|
響應時間(上升/下降) |
|
電壓上升（10%~90%） |
< 150mS（≤95%額定負載） |
|
電壓下降（90%~10%） |
< 150mS（≥10%額定負載） |
|
瞬間恢復時間 (50% Step Load Change From 25%~75%) |
| 定電壓模式 |
<2mS |
| 保護功能 |
|
OVP/OCP/OHP |
V |
| 突發電流保護 |
V |
|
輸出 On/Off 控制 |
|
V |
| 電源 |
|
AC 90V ~ 250V, 50/60Hz |
| 尺寸&重量 |
|
108(寬) x 142(高) x 393(長)mm,約3.3kg |
108(寬) x 142(高) x 393(長)mm,約3.3kg |
188(寬) x 142(高) x 393(長)mm，約6.2kg |
268(寬) x 142(高) x 393(長)mm，約9.3kg |
