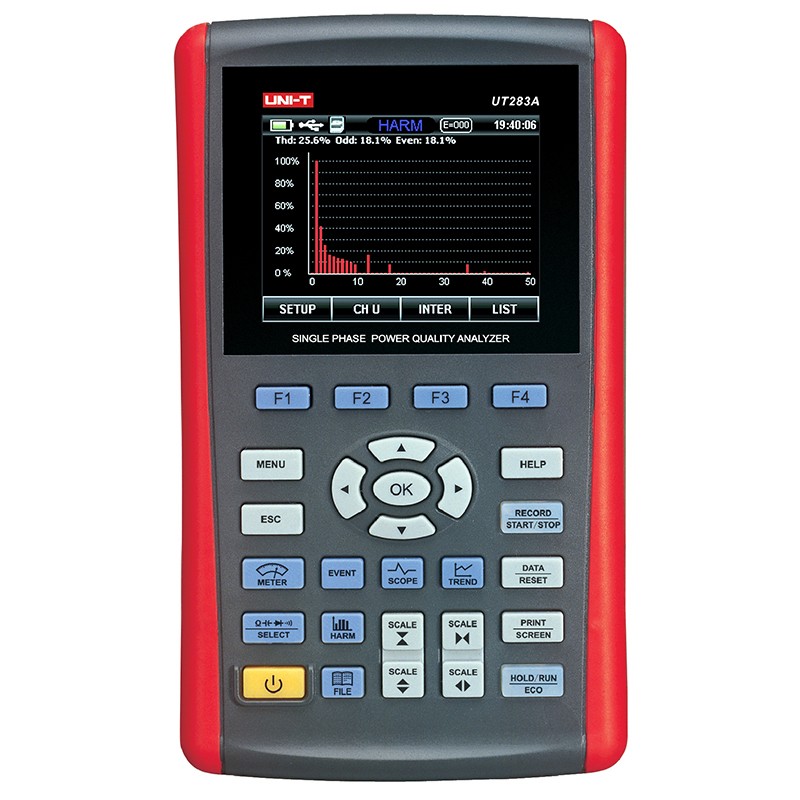

型號：UT283A 單相電能質量分析儀
產品介紹：
UT283A電能質量分析儀是分析、測量電能質量的綜合儀器，其不僅能測量基本電參數、諧波和間諧波等基本參數，還能實時捕捉和記錄電壓、電流、閃變等各類電力故障。另外還具有電阻值、電容值、二極管等輔助測量功能。可用于各類電力電工、通訊、醫療、節能環保、制造行業以及大專院校教學的電能質量測量、事件記錄和問題分析
產品特點：
UT283A電能質量分析儀是分析、測量電能質量的綜合儀器，其不僅能測量基本電參數、諧波和間諧波等基本參數，還能實時捕捉和記錄電壓、電流、閃變等各類電力故障。另外還具有電阻值、電容值、二極管等輔助測量功能。可用于各類電力電工、通訊、醫療、節能環保、制造行業以及大專院校教學的電能質量測量、事件記錄和問題分析。
技術指標：
|
基本指標 |
測量范圍 |
基本精度 |
|
型號 |
|
UT283A |
|
電壓 (V) |
10V～1000V AC/DC |
±標稱電壓的0.5% |
|
電流 (A) |
AC 10A/100A/1000A |
±量程范圍的0.5% |
|
頻率 (Hz) |
40～70Hz |
±50mHz |
|
有功功率 (W) |
>視在功率的15%時,電壓電流量程范圍內 |
±視在功率的1% |
|
功率因數 |
0～1.0 |
±0.02 |
|
電能 (Wh) |
0～9999MWh |
±讀數的1.5% |
|
峰值系數 |
1.0 to 10.0 |
±5% |
|
電壓諧波、間諧波 |
Um ≥ 3% 標稱電壓時(1～51 0.5次遞增) |
±電壓有效值的5% |
|
Um ≤ 3% 標稱電壓時(1～51 0.5次遞增) |
±標稱電壓的0.15% |
|
電流諧波、間諧波 |
Im ≥ 10% 電流量程時(1～51 0.5次遞增) |
±電流有效值的5% |
|
Im ≤ 10% 電流量程時(1～51 0.5次遞增) |
±量程的0.5% |
|
功率諧波 |
(1～511次遞增) |
根據電壓電流幅值和相位誤差計算 |
|
電壓瞬變 |
小于±6000 V Peak, 采樣頻率 2MHz |
<±讀數的5%+ 量程的±5% |
|
電壓暫升和暫降和中斷 |
0～1000V AC |
標稱電壓的±1 % |
|
浪涌電流 (A) |
AC 10A/100A/1000A |
量程的±1% |
|
電阻 (Ω) |
600Ω/6KΩ/60KΩ/600KΩ/6MΩ/60MΩ |
±(1.0%+3) |
|
電容 (F) |
60nF/600nF/6μF/60μF/600μF |
±(4%+20) |
|
溫度 (°C) |
-40°C～1000°C |
±(2.5%+3) |
|
溫度 (°F) |
-40°F～1832°F |
±(2.5%+4) |
|
特殊功能 |
|
真有效值 |
|
√ |
|
諧波次數 |
高達51次 |
√ |
|
閃變測量 |
10分鐘 PST及PLT值 |
√ |
|
電壓變比 |
|
√ |
|
電流變比 |
|
√ |
|
事件捕捉 |
|
√ |
|
趨勢捕捉 |
|
√ |
|
數據記錄 |
8GB |
√ |
|
USB通訊 |
|
√ |
|
顯示類型 |
3.5英寸64K 彩屏 TFT LCD (320 x 240) |
√ |
|
背光調節 |
|
√ |
|
低壓指示 |
|
√ |
|
輸入保護 |
|
√ |
|
一般特征 |
|
電源 |
7.4V， 3600mAh， 鋰電池 |
|
LCD尺寸 |
70mm x 52mm |
|
機身顏色 |
紅色 + 灰色 |
|
機身重量 |
808.4g |
|
機身尺寸 |
199mm × 118mm × 49mm |
|
標準配件 |
電源適配器、電壓測量連接線、鉗形電流互感器(10A/100A/1000A
用戶可通過開關選擇)、USB連接線、軟件光盤、溫度測量線、SD卡(8GB) |
|
標準包裝 |
彩盒、布包、說明書、保修卡 |
|
標準包裝數量 |
4臺 |
|
標準包裝尺寸 |
490mm × 380mm × 310mm |
|
標準包裝箱毛重 |
10KG |
